Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.

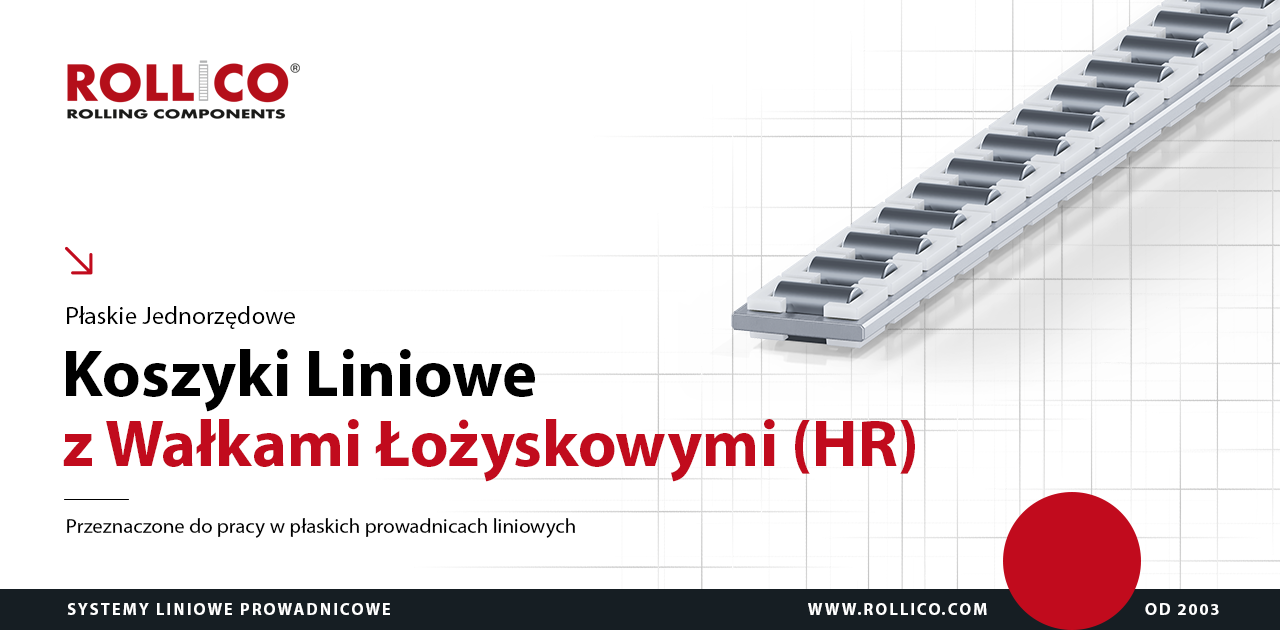

Płaskie jednorzędowe koszyki liniowe z wałkami łożyskowymi
Wykonane z profili metalu lekkiego – aluminium (Al)x oraz wkładek poliamidowych.
Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 120°C.
Rysunek techniczny koszyków łożyskowych HR
Tabela wymiarów koszyków łożyskowych HR
Średnica
igiełek
Ø
Typ
/symbol
Wymiary
Nośność *
Wymiar konstrukcyjny
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
5
HR 50
10,5
5
5
10
6
2 000
29 400
50 800
10,9+0,2
7
HR 70
17
7
10
13
8
2 000
65 800
114 200
17,4+0,2
10
HR 100
24
10
14
17
10
2 000
109 900
174 200
24,4+0,2
*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych HR
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
