Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Krzyżowe koszyki liniowe z tworzywa sztucznego z wałkami łożyskowymi
Wykonane z tworzywa sztucznego.
Współpracują z prowadnicami liniowymi typu RSG, CR3, RN3
Konstrukcja segmentów umożliwia ich łączenie w koszyk łożyskowy o różnej długości
Temperatura pracy do 105°C.
Znajdują zastosowanie w automatyce, maszynach przemysłowych, mechanice precyzyjnej, optomechanice.

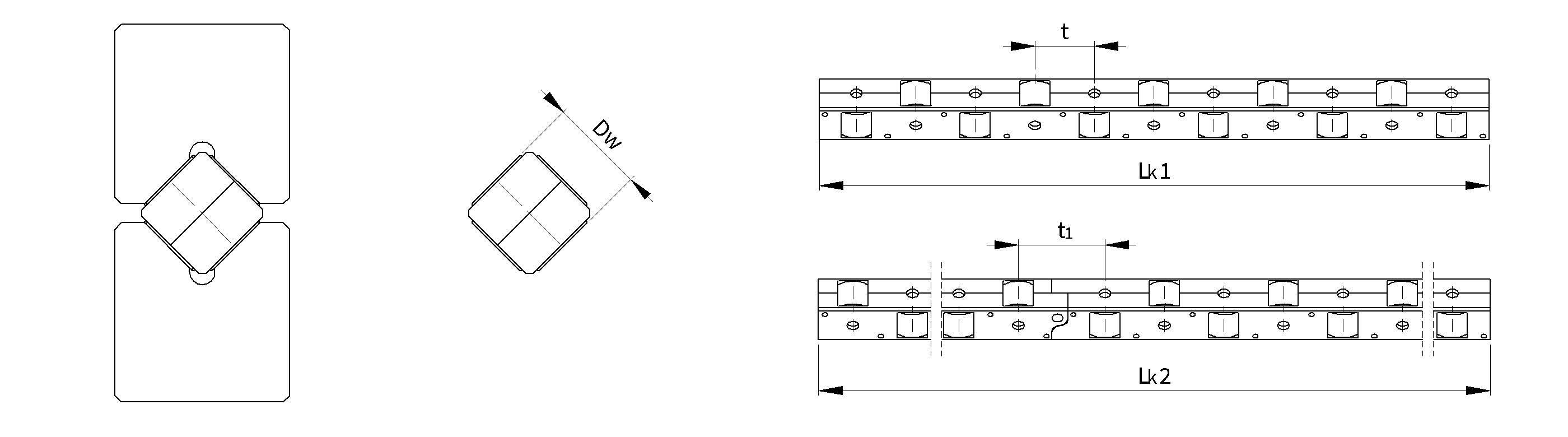

Rysunek techniczny koszyków łożyskowych SRN
Tabela wymiarów koszyków łożyskowych SRN
Typ
Wymiary
Nośność *
Materiał i waga [g/Lk1max]
DW
t
t1
Lk1 max
[mm]
Lk1 max
[wałki]
Lk2 max
[mm]
Lk2 max [wałki]
C
[N]
CO
[N]
Tworzywo sztuczne
SRN3
3
3.6
5.4
51
14
104
28
10200
359
2,52
SRN4
4
4.6
6.9
52
11
105
22
18200
791
4,4
SRN6
6
7.5
10.9
84
11
170
22
47620
2160
19,8
*) - Nośność podana dla 1 wałka łożyskowego z siłą nacisku Fn zgodnie z rysunkiem
- Nośność odnosi się do prowadnic o głębokim profilu V (w którym wałek styka się z bieżną na całej długości Lw) o twardości 60 +/- 2 HRC oraz gładkości powierzchni Ra<0.4
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku
- Tolerancja długości koszyka +0/-t
