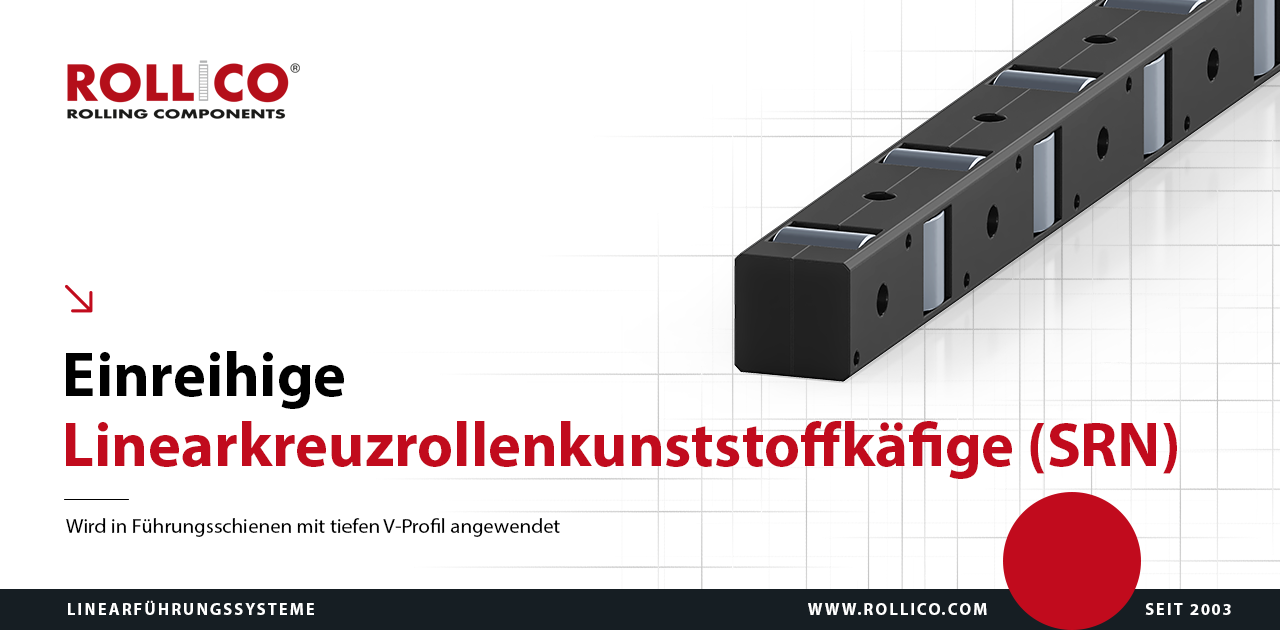

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Die Konstruktion der Segmente erlaubt es, sie zu einem Lagerkäfig beliebiger Länge zu kombinieren
Betriebstemperatur und Formbeständigkeit bis zu 105°C
Technische Zeichnung der SRN-Linearlagerkäfige
Maßtabelle der SRN-Linearlagerkäfige
Typ
Abmessungen
Tragfähigkeit *
Werkstoff und Gewicht [g/Lk1max]
DW
t
t1
Lk1 max
[mm]
Lk1 max
[rollers]
Lk2 max
[mm]
Lk2 max [rollers]
C
[N]
CO
[N]
Kunststoff
SRN3
3
3.6
5.4
51
14
104
28
10200
359
2.52
SRN4
4
4.6
6.9
52
11
105
22
18200
791
4.4
SRN6
6
7.5
10.9
84
11
170
22
47620
2160
19.8
*) - Die Tragfähigkeit für 1 Kugel mit der Druckkraft „Fn” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit einem tiefen V-Profil einem tiefen V-Profil (bei denen die Welle über die gesamte Länge Lw mit der Laufbahn in Kontakt ist) dmit einer Härte von 60 +/- 2 HRC und einer Oberflächenglätte von Ra<0.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Wälzkörper im Käfig
- Längentoleranz LK +0/-t
