Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 150°C

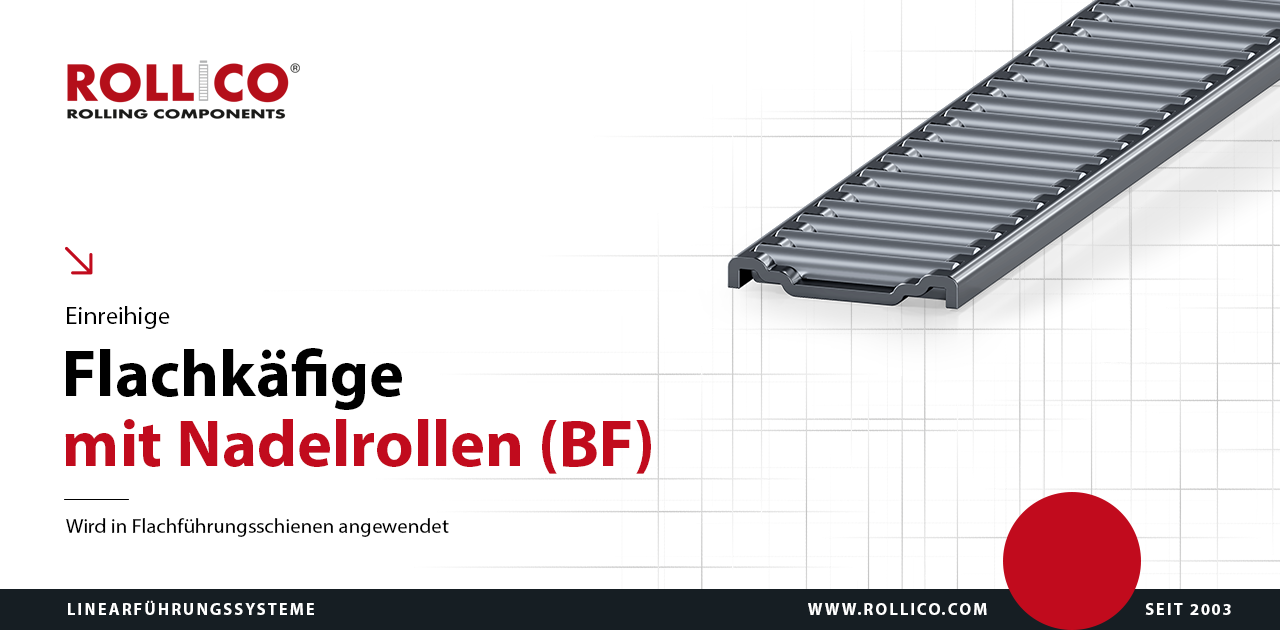

Wird in Flachführungsschienen angewendet
Technische Zeichnung der BF-Linearlagerkäfige
Maßtabelle der BF-Linearlagerkäfige
Durchmesser der Nadeln
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
3
BF 3020
20
3
15.8
6
4.5
2 000
57 800
170 100
20.4+0.2
5
BF 5015
15
5
11.8
8
5.5
2 000
69 900
154 700
15.3+0.2
5
BF 5023
23
5
19.8
8
5.5
2 000
106 400
265 100
23.4+0.2
5
BF 5032
32
5
27.8
8
5.5
2 000
139 500
375 600
32.5+0.3
7
BF 7028
28
7
24
11
7.5
2 000
150 800
331 800
28.4+0.2
7
BF 7035
35
7
30
11
7.5
2 000
179 800
416 200
35.6+0.3
12
BF 12022
22
12
18
16
10
2 000
178 800
288 300
22.4+0.2
12
BF 12040
40
12
36
16
10
2 000
447 600
938 600
40.5+0.3
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0,4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
F Stahl
Präzision
Sortiertoleranz
bis zu 0,5 µm
