Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Płaskie jednorzędowe koszyki liniowe z igiełkami i wałkami łożyskowymi
Wykonane z stali (F).
Wysoka precyzja oraz wytrzymałość.
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 150°C.
Mają zastosowanie w liniowych prowadnicach płaskich.

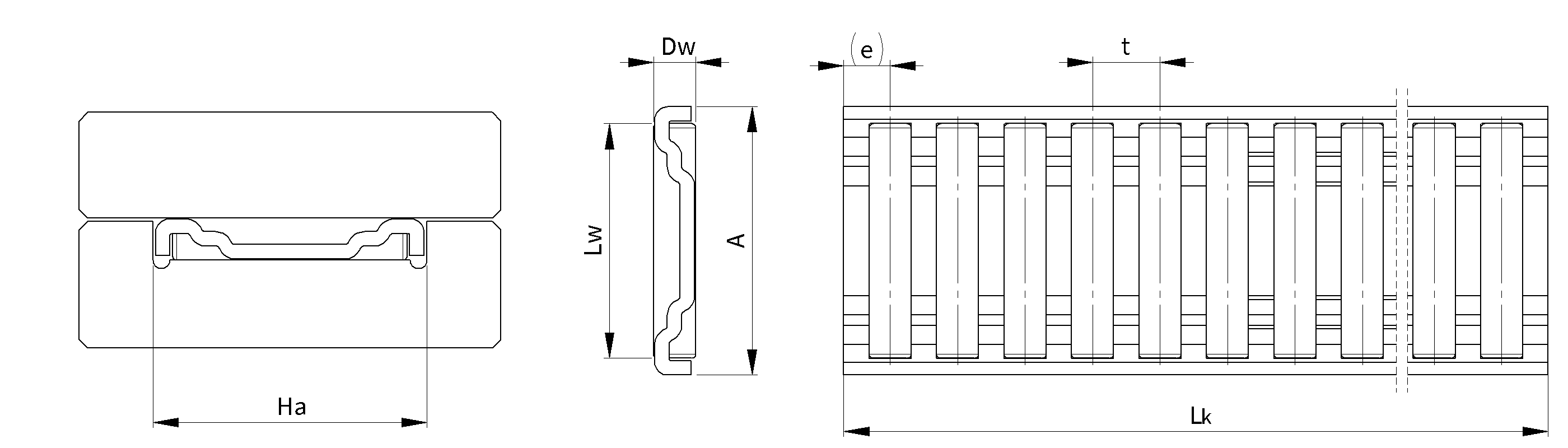

Rysunek techniczny koszyków łożyskowych BF
Tabela wymiarów koszyków łożyskowych BF
Średnica
igiełek
Ø
Typ
/symbol
Wymiary
Nośność *
Wymiar
konstrukcyjny
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
3
BF 3020
20
3
15,8
6
4,5
2 000
57 800
170 100
20,4+0,2
5
BF 5015
15
5
11,8
8
5,5
2 000
69 900
154 700
15,3+0,2
5
BF 5023
23
5
19,8
8
5,5
2 000
106 400
265 100
23,4+0,2
5
BF 5032
32
5
27,8
8
5,5
2 000
139 500
375 600
32,5+0,3
7
BF 7028
28
7
24
11
7,5
2 000
150 800
331 800
28,4+0,2
7
BF 7035
35
7
30
11
7,5
2 000
179 800
416 200
35,6+0,3
12
BF 12022
22
12
18
16
10
2 000
178 800
288 300
22,4+0,2
12
BF 12040
40
12
36
16
10
2 000
447 600
938 600
40,5+0,3

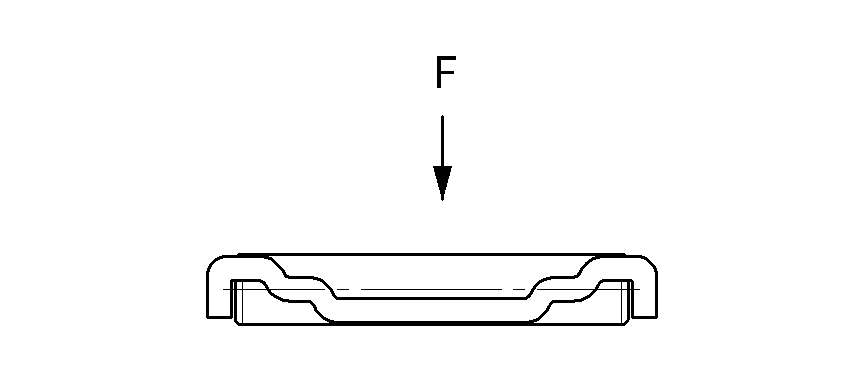

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych BF
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
