Liniowy koszyk łożyskowy jest niezbędnym elementem składowym liniowego łożyska tocznego zbudowanego w oparciu o prowadnice liniowe. Głównym zadaniem koszyka łożyskowego jest utrzymywanie elementów tocznych wewnątrz łożyska na bieżniach prowadnic w odpowiedniej pozycji pracy.
Wykonane z profili metalu lekkiego – aluminium (Al)xoraz wkładek poliamidowych.
Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
Temperatura pracy do 120°C

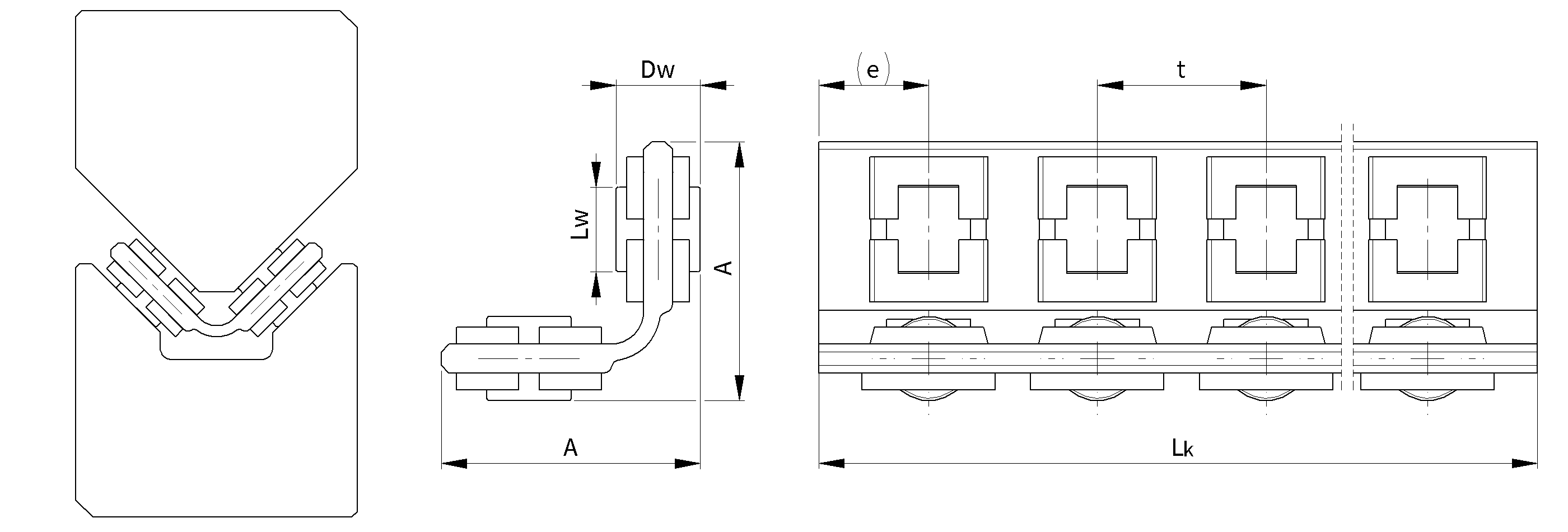

Rysunek techniczny koszyków łożyskowych HRW
Tabela wymiarów koszyków łożyskowych HRW
Średnica
wałków
Ø
Typ
/symbol
Wymiary
Nośność *
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
5
HRW 50
15,4
5
5
10
6
2 000
35 700
71 900
7
HRW 70
24,8
7
10
13
8
2 000
79 700
161 500
10
HRW 100
34
10
14
17
10
2 000
133 200
246 300

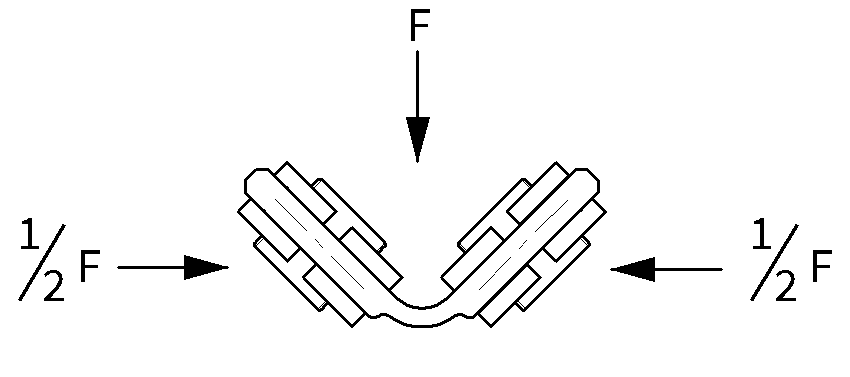

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t
Tabela ciężaru koszyków łożyskowych HRW
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g]
