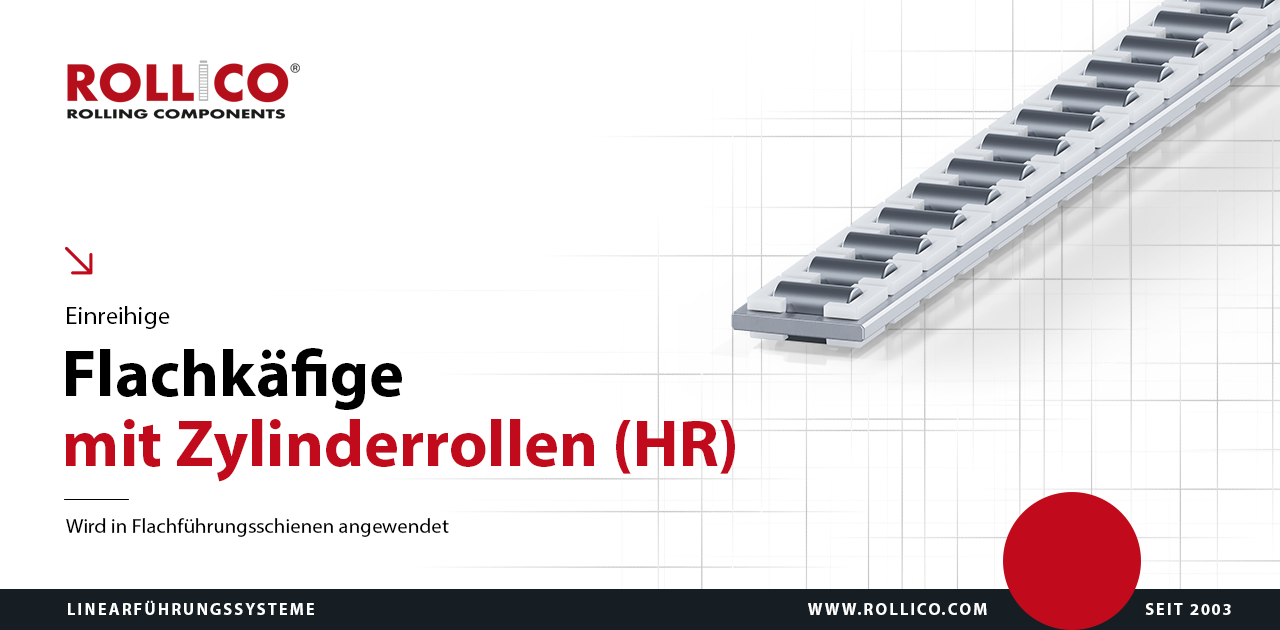

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus den Leichtmetallprofile – Aluminium (Al)xund Polyamideinlagen
Hohe Präzision und Standfestigkeit bei kleinem Eigengewicht (Aluminium)
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 120°C
Technische Zeichnung der HR-Linearlagerkäfige
Maßtabelle der HR-Linearlagerkäfige
Durchmesser
der Rollen
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
5
HR 50
10.5
5
5
10
6
2 000
29 400
50 800
10.9+0.2
7
HR 70
17
7
10
13
8
2 000
65 800
114 200
17.4+0.2
10
HR 100
24
10
14
17
10
2 000
109 900
174 200
24.4+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der HR-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Aluminium
HR 50
105
HR 70
295
HR 100
598
AlAluminium
