Wałki prowadzące
Precyzyjne wałki liniowe, zwane również wałkami prowadzącymi, stanowią ważną grupę prowadnic liniowych i wraz z podporami, korpusami, łożyskami kulkowymi oraz innymi akcesoriami tworzą niezawodny i ekonomiczny system prowadzenia liniowego. Systemy liniowe budowane w oparciu o wałki prowadzące mają szerokie zastosowanie wszędzie tam, gdzie potrzebny jest precyzyjny posuw.
WZ

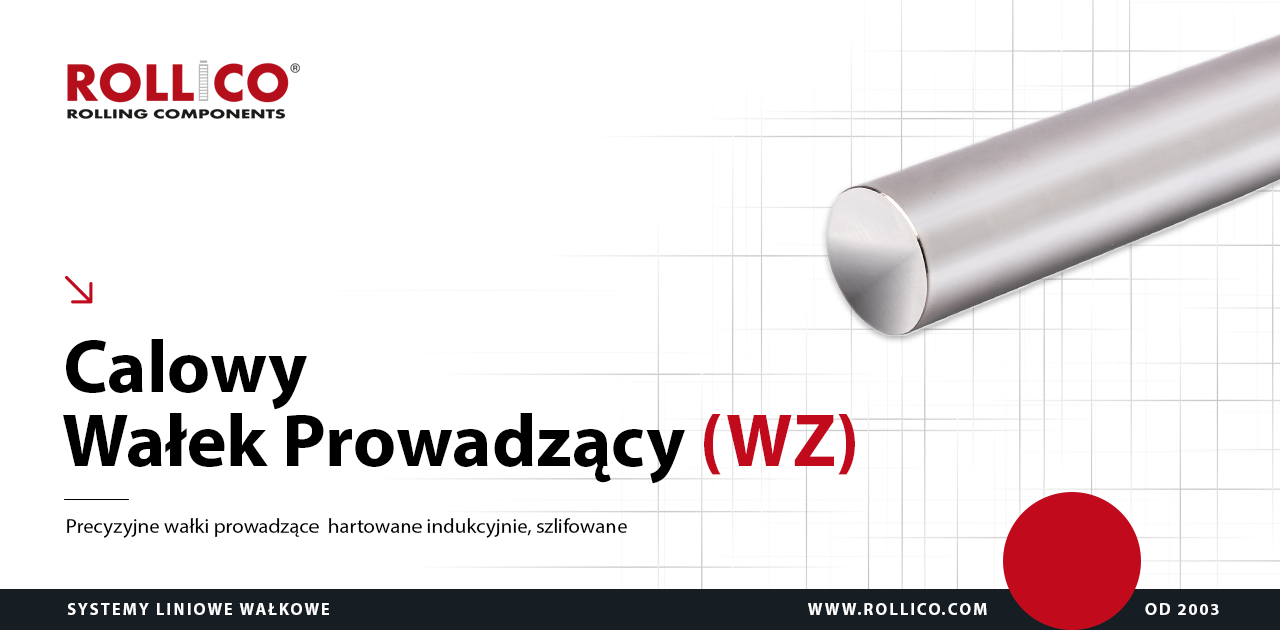

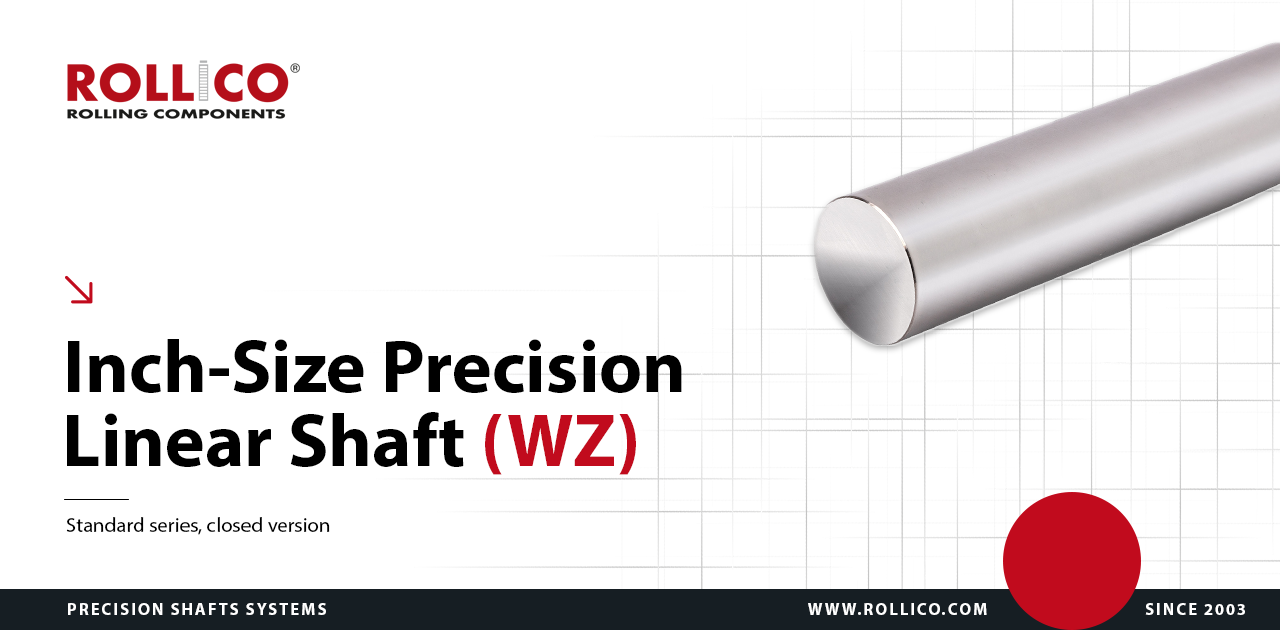

Precyzyjne wałki prowadzące (wałki liniowe) calowe o oznaczeniu WZ wykonane są ze stali Cf53 hartowane indukcyjnie i szlifowane.
Podstawowe parametry oferowanych przez nas wałków z serii WZ to:

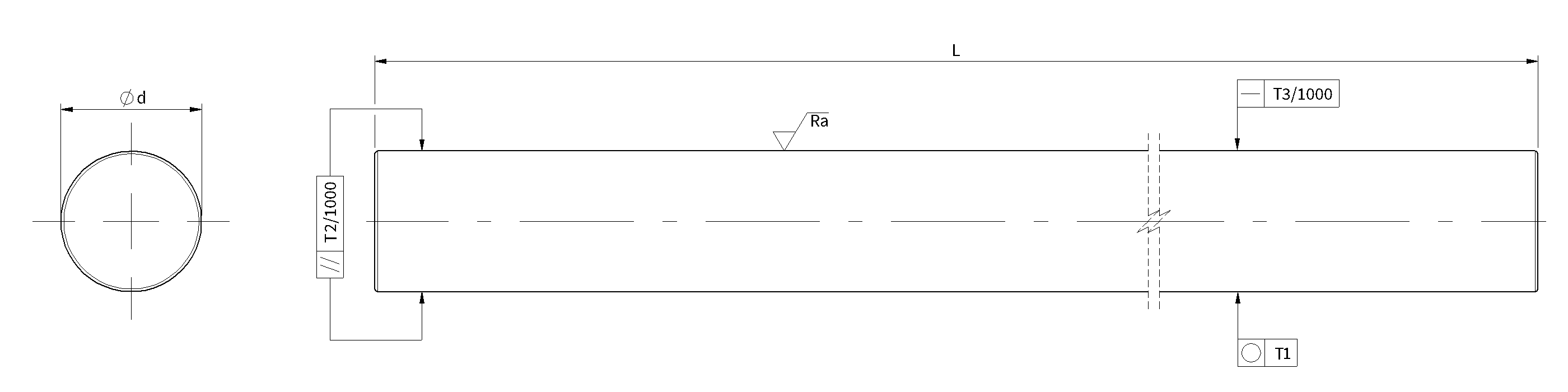

Rysunek techniczny wałka prowadzącego typu WZ
Tabela wymiarów wałka prowadzącego typu WV
|
Typ
|
Średnica wałka
Ød [cale] |
Średnica wałka
Ød [mm] |
L (max)
[mm] |
Masa
[kg/m] |
Tol. średnicy
"L" [µm] |
T1
[µm] |
T2 1)
[µm] |
T3 2)
[mm] |
Min. grubość
warstwy hartowanej [mm] |
|---|---|---|---|---|---|---|---|---|---|
|
WZ1/4
|
1/4"
|
6,35
|
6000
|
0,249
|
-13 /-25
|
4
|
5
|
0,3
|
0,4
|
|
WZ3/8
|
3/8"
|
9,525
|
6000
|
0,559
|
-13 /-25
|
4
|
6
|
0,3
|
0,4
|
|
WZ1/2
|
1/2"
|
12,7
|
6000
|
0,994
|
-13 /-25
|
5
|
8
|
0,3
|
0,6
|
|
WZ5/8
|
5/8"
|
15,875
|
6000
|
1,554
|
-13 /-25
|
5
|
8
|
0,3
|
0,6
|
|
WZ3/4
|
3/4"
|
19,05
|
6000
|
2,237
|
-13 /-25
|
6
|
9
|
0,2
|
0,9
|
|
WZ1
|
1"
|
25,4
|
6000
|
3,978
|
-13 /-25
|
6
|
9
|
0,2
|
0,9
|
|
WZ1 1/8
|
1 1/8"
|
28,575
|
6000
|
5,034
|
-13 /-25
|
6
|
9
|
0,2
|
0,9
|
|
WZ1 1/4
|
1 1/4"
|
31,75
|
6000
|
6,215
|
-13 /-25
|
7
|
11
|
0,2
|
1,5
|
|
WZ1 3/8
|
1 3/8"
|
34,925
|
6000
|
7,520
|
-15 /-28
|
7
|
11
|
0,2
|
1,5
|
|
WZ1 1/2
|
1 1/2"
|
38,1
|
6000
|
8,950
|
-15 /-28
|
7
|
11
|
0,2
|
1,5
|
|
WZ2
|
2"
|
50,8
|
6000
|
15,911
|
-15 /-33
|
7
|
11
|
0,2
|
1,5
|
|
WZ2 1/2
|
2 1/2"
|
63,5
|
6000
|
24,860
|
-18 /-38
|
8
|
13
|
0,2
|
2,2
|
|
WZ3
|
3"
|
76,2
|
6000
|
35,799
|
-20 /-43
|
8
|
13
|
0,2
|
2,2
|
| 1) Różnicowy pomiar średnicy na długości 1000 mm 2) Pomiar zgodny z DIN ISO 13012 |
|||||||||
Możemy przyciąć wałek na dowolną długość oraz wykonać jego dodatkową obróbkę zgodnie z Państwa życzeniem.
Obróbka mechaniczna wałków obejmuje takie czynności jak:
Dodatkowe informacje na temat wykańczania i obróbki wałów są dostępne na zapytanie.
Prosty proces zamawiania- Quick Center
Dla Państwa wygody wprowadziliśmy system szybkiego działania tzw. Quick Center polegający na wysyłce do klienta odpowiednio przyciętych i obrobionych wałków prowadzących maksymalnie w ciągu 2 dni roboczych.
