Podpory wzdłużne
Podpory do wałków prowadzących, to przede wszystkim stabilność na całej długości. Zapewniają pełne podparcie wałków prowadzących na całej ich długości, eliminując ugięcia, i zwiększając sztywność układu. Świetnie sprawdzą się w dynamicznych aplikacjach, gdzie liczy się niska masa i wysoka precyzja prowadzenia.
ITSS

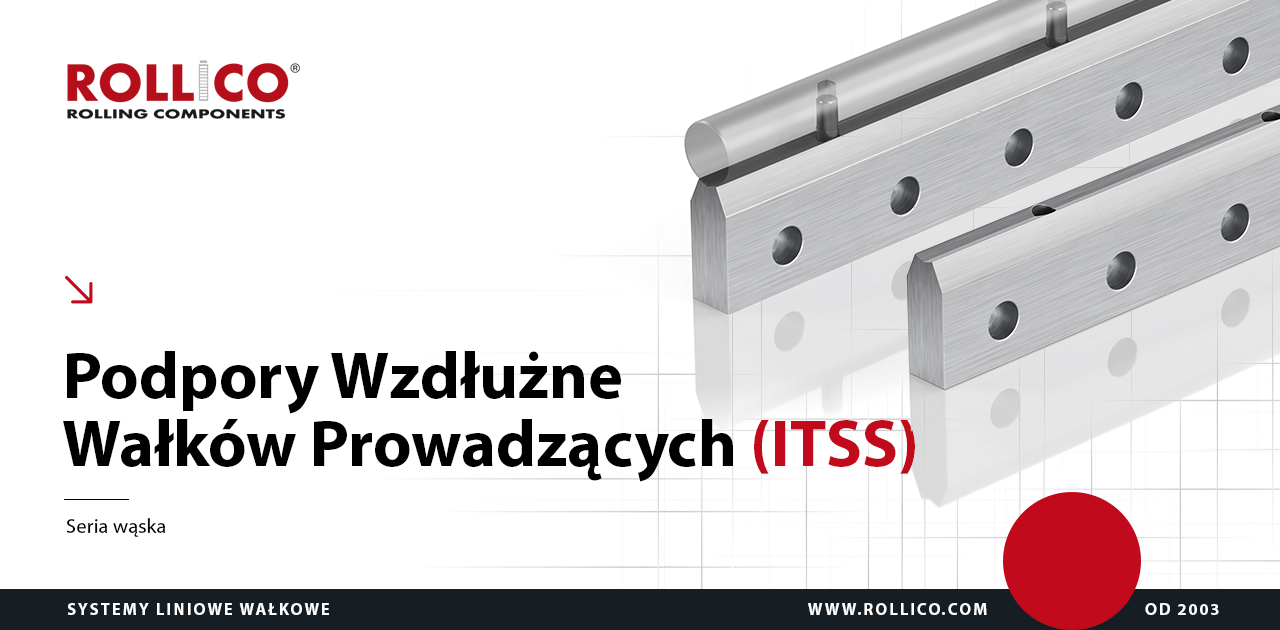

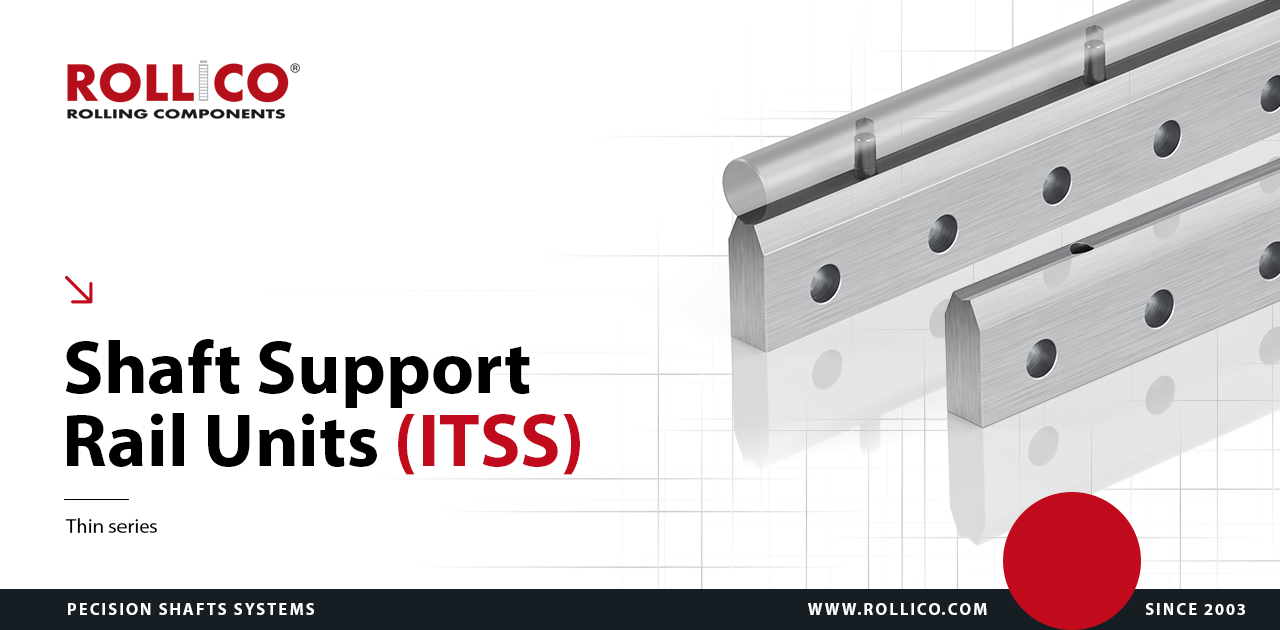

Podpory typu ITSS (seria wąska)
Rysunek techniczny podpory wzdłużnej typu ITSS
Tabela wymiarów podpory wzdłużnej typu ITSS
|
Typ
|
Ød
|
A
|
h
|
N
|
A1
|
W
|
Ød1
|
Ød2
|
V2
|
V1
|
T
|
LMAX 1)
|
Masa2)
[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ITSS-20
|
20
|
15
|
52
|
15
|
7,5
|
8,3
|
6,6
|
11
|
8,5
|
8,5
|
100
|
600
|
0,85
|
|
ITSS-25
|
25
|
20
|
62
|
18
|
10
|
10
|
9
|
15
|
15
|
11
|
120
|
600
|
1,35
|
|
ITSS-30
|
30
|
25
|
72
|
21
|
12,5
|
11
|
11
|
18
|
15,3
|
13,5
|
150
|
600
|
1,85
|
|
ITSS-40
|
40
|
30
|
88
|
25
|
15
|
15
|
14
|
20
|
17,5
|
16
|
200
|
600
|
2,65
|
|
ITSS-50
|
50
|
35
|
105
|
30
|
17,5
|
19
|
15,5
|
24
|
21,5
|
18,5
|
200
|
600
|
3,55
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. W zależności od długości wałka prowadzącego, podpora może składać się z kilku części. 1) Długość maksymalna pojedynczej podpory. 2) Masa bez wałka o długości 600 mm. |
|||||||||||||
Sposób oznaczania
|
Podpora
|
ITSS
|
20
|
|
|
|---|---|---|---|---|
| Seria | ||||
| Rozmiar |
|
Podpora z wałkiem prowadzącym
|
ITSS
|
20
|
W
|
500 |
|---|---|---|---|---|
| Seria | ||||
| Rozmiar | ||||
| Rodzaj wałka prowadzącego: W, WRB, WRA, WV |
||||
| Długość wraz z wałkiem prowadzącym w mm | ||||
AlAluminium
