Podpory wzdłużne
Podpory do wałków prowadzących, to przede wszystkim stabilność na całej długości. Zapewniają pełne podparcie wałków prowadzących na całej ich długości, eliminując ugięcia, i zwiększając sztywność układu. Świetnie sprawdzą się w dynamicznych aplikacjach, gdzie liczy się niska masa i wysoka precyzja prowadzenia.
ITSN

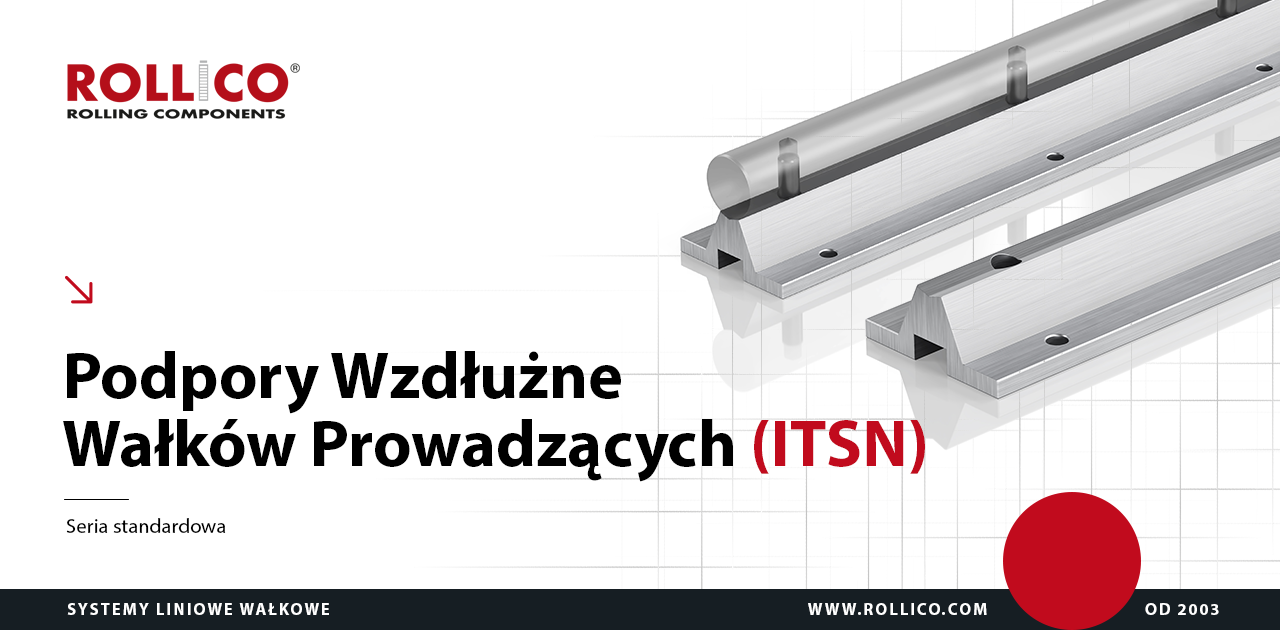

Podpory typu ITSN (seria standardowa)
Rysunek techniczny podpory wzdłużnej typu ITSN
Tabela wymiarów podpory wzdłużnej typu ITSN
|
Typ
|
Ød
|
A
|
h
±0,15 |
H
|
d2
|
V
|
Ød1
|
Ød3
|
W
|
(°)
|
E
|
T1
|
T2
|
LMAX 2)
|
Masa
[kg/m] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ITSN-12
|
12
|
40
|
22
|
5
|
8,0
|
5,0
|
4,5
|
4,5
|
5,8
|
50
|
29
|
75
|
120
|
600 1)
|
0,75
|
|
ITSN-16
|
16
|
45
|
26
|
5
|
9,5
|
6,0
|
5,5
|
5,5
|
7,0
|
50
|
33
|
100
|
150
|
3000
|
0,92
|
|
ITSN-20
|
20
|
52
|
32
|
6
|
11,0
|
6,5
|
6,6
|
6,6
|
8,3
|
50
|
37
|
100
|
150
|
3000
|
1,33
|
|
ITSN-25
|
25
|
57
|
36
|
6
|
14,0
|
8,5
|
6,6
|
9,0
|
10,8
|
50
|
42
|
120
|
200
|
3000
|
1,52
|
|
ITSN-30
|
30
|
69
|
42
|
7
|
17,0
|
10,5
|
9,0
|
11,0
|
11,0
|
50
|
51
|
150
|
200
|
3000
|
1,92
|
|
ITSN-40
|
40
|
73
|
50
|
8
|
17,0
|
10,5
|
9,0
|
11,0
|
15,0
|
50
|
55
|
200
|
300
|
3000
|
2,64
|
|
ITSN-50
|
50
|
84
|
60
|
9
|
19,0
|
12,5
|
11,0
|
13,0
|
19,0
|
46
|
63
|
200
|
300
|
600 1)
|
3,55
|
| Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki. W zależności od długości wałka prowadzącego, podpora może składać się z kilku części. Dla opcji P1 maksymalna długość pojedynczej części podpory LMAX = 1500 mm. T5,T6 = min. 20 mm 1) Na specjalne zapytanie LMAX = 3700 mm. 2) Długość maksymalna pojedynczej podpory 3) Masa bez wałka |
|||||||||||||||
Sposób oznaczania
|
Podpora
|
ITSN
|
20
|
|
|||
|---|---|---|---|---|---|---|
| Seria | ||||||
| Rozmiar |
|
Podpora z wałkiem prowadzącym
|
ITSN
|
20
|
T1
|
W | 500 | P1 |
|---|---|---|---|---|---|---|
| Seria | ||||||
| Rozmiar | ||||||
| T1: rozstaw otworów T2: rozstaw otworów |
||||||
| Rodzaj wałka prowadzącego: W, WRB, WRA, WV |
||||||
| Długość w mm wraz z wałkiem prowadzącym | ||||||
| -- : tol. h = ± 0,15 (standard) P1: tol. h = ± 0,02 |
||||||
AlAluminium
