Systemy pomiarowe AMS - AMS 4B

Informacje ogólne

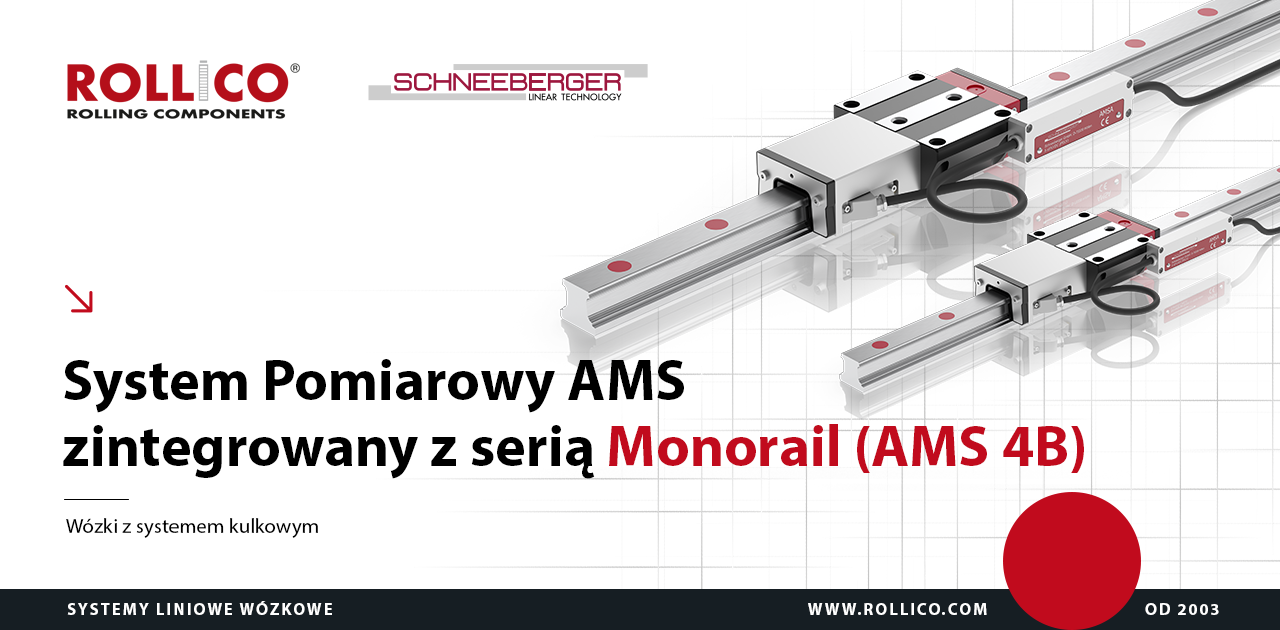

Monorail AMS 4B firmy Schneeberger, to zintegrowany system pomiarowy stosowany do pomiaru odległości na wszystkich chronionych osiach obrabiarek o niższych siłach skrawania połączonych z wysokimi wymaganiami dotyczácymi precyzji systemu. System pomiarowy AMS 4B bazuje na prowadnicy kulkowej (Monorail BM) o długości do 6 metrów. Integracja systemu pomiarowego pozwala na tworzenie bardzo kompaktowych osi. Do wyboru są tutaj interfejsy z systemem sterowania: cyfrowy o różnych rozdzielczościach dla różnych prędkości maksymalnych oraz interfejs analogowy 1Vpp (okres sygnału 200 µm). Znaczniki referencyjne mogą być ustawione w odstępach 50mm lub kodowane odległościowo.

Różne opcje smarowania i uszczelnienia wózka umożliwiają największy stopień dostosowania do wymagań aplikacji. Łatwo wymienialna głowica pomiarowa jest identyczna dla wszystkich rozmiarów.

Przedgląd dostępnych prowadnic AMS 4B

Rozmiar	N wersja standard	ND wersja standard, hartowana na wskroś	C do montażu listwy maskującej	CD do montażu listwy maskującej, hartowana na wskroś	Informacje szczegółowe
Rozmiar 15	-	AMS 4B S 15-ND	-	AMS 4B S 15-CD	(PDF)
Rozmiar 20	AMS 4B S 20-N	-	-		(PDF)
Rozmiar 25	AMS 4B S 25-N	-	AMS 4B S 25-C		(PDF)
Rozmiar 30	AMS 4B S 30-N	-	-		(PDF)
Rozmiar 35	AMS 4B S 35-N	-	-		(PDF)
Rozmiar 45	AMS 4B S 45-N	-	AMS 4B S 45-C		(PDF)

Dostępne akcesoria

Przegląd dostępnych wózków AMS 4B

Rozmiar	A wersja standard	B wersja standard, długa	C wersja kompaktowa, wysoka	D wersja kompaktowa, wysoka, długa	E wersja kompaktowa, wysoka, z bocznym mocowaniem	F wersja kompaktowa	G wersja kompaktowa, długa	Informacje szczegółowe
Rozmiar 15	AMS 4B W 15-A	-	AMS 4B W 15-C	-	-	AMS 4B W 15-F	AMS 4B W 15-G	(PDF)
Rozmiar 20	AMS 4B W 20-A	AMS 4B W 20-B	AMS 4B W 20-C	AMS 4B W 20-D	-	-	-	(PDF)
Rozmiar 25	AMS 4B W 25-A	AMS 4B W 25-B	AMS 4B W 25-C	AMS 4B W 25-D	AMS 4B W 25-E	AMS 4B W 25-F	AMS 4B W 25-G	(PDF)
Rozmiar 30	AMS 4B W 30-A	AMS 4B W 30-B	AMS 4B W 30-C	AMS 4B W 30-D	AMS 4B W 30-E	AMS 4B W 30-F	AMS 4B W 30-G	(PDF)
Rozmiar 35	AMS 4B W 35-A	AMS 4B W 35-B	AMS 4B W 35-C	AMS 4B W 35-D	AMS 4B W 35-E	AMS 4B W 35-F	AMS 4B W 35-G	(PDF)
Rozmiar 45	AMS 4B W 45-A	AMS 4B W 45-B	AMS 4B W 45-C	AMS 4B W 45-D	-		AMS 4B W 45-G	(PDF)
Opcje dostępne dla wózków i prowadnic Monorail(PDF)

Dostępne akcesoria

Sposób oznaczania właściwy dla interfejsu analogowego

Prowadnice

Wózki

Głowica pomiarowa

Sposób oznaczania właściwy dla interfejsu cyfrowego

Prowadnice

Głowica pomiarowa
