Podpory do wałków prowadzących wraz z wałkami




Podpory wzdłużne służą do podparcia wałka prowadzącego, co zapobiega jego uginaniu się pod wpływem obciążenia lub pod wpływem własnego ciężaru na dużej długości. Można dzięki nim wykonać tor liniowy o długości kilku metrów na wałkach, które normalnie, przy takiej długości ugięły by się. Podpory idealnie nadają się do podparcia wałków, po których będą poruszały się łożyska typu ...OP.



Podpory typu ITSU

Seria niska
Typ
Ød
h
±0,15
H1
A
A1
W
M
Ød1
e
T
LMAX 1)
Masa
[kg/m]
ITSU-12
12
14,5
3
11
5,5
5,4
M4
4,5
15,5
75
4000
0,44
ITSU-16
16
18
3
14
7,0
7,0
M5
5,5
16,0
75
4000
0,56
ITSU-20
20
22
3
17
8,5
8,1
M6
6,6
20,0
75
4000
0,81
ITSU-25
25
26
3
21
10,5
10,3
M8
9,0
25,0
75
4000
1,06
ITSU-30
30
30
3
23
11,5
11,0
M10
11,0
30,0
100
4000
1,25
ITSU-40
40
39
4
30
15,0
15,0
M12
13,5
38,0
100
4000
2,16
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

  • masa bez waÅ‚ka
  • w zależnoÅ›ci od dÅ‚ugoÅ›ci waÅ‚ka prowadzÄ…cego, podpora może skÅ‚adać siÄ™ z kilku części
  • T1,T2 = min. 20 mm
  • 1) dÅ‚ugość maksymalna pojedynczej podpory

Sposób oznaczania
ITSU - 20   Podpora
rozmiar
seria

ITSU - 20 - W - 500   Podpora wraz z waÅ‚kiem
długość w mm
Rodzaj wałka:
W
WRB
WV
rozmiar
seria

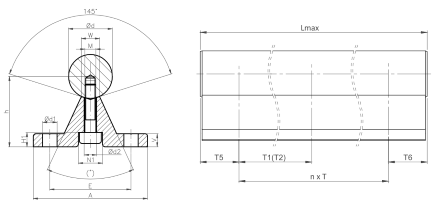

Podpory typu ITSN

Seria standardowa
Typ
Ød
A
h
±0,15
V
N1
H1
Ød1
Ød2
W
(°)
E
T1
T2
LMAX 2)
Masa
[kg/m]
ITSN-12
12
40
22
5
8,0
5,0
4,5
4,5
5,8
50
29
75
120
600 1)
0,75
ITSN-16
16
45
26
5
9,5
6,0
5,5
5,5
7,0
50
33
100
150
3000
0,92
ITSN-20
20
52
32
6
11,0
6,5
6,6
6,6
8,3
50
37
100
150
3000
1,33
ITSN-25
25
57
36
6
14,0
8,5
6,6
9,0
10,8
50
42
120
200
3000
1,52
ITSN-30
30
69
42
7
17,0
10,5
9,0
11,0
11,0
50
51
150
200
3000
1,92
ITSN-40
40
73
50
8
17,0
10,5
9,0
11,0
15,0
50
55
200
300
3000
2,64
ITSN-50
50
84
60
9
19,0
12,5
11,0
13,0
19,0
46
63
200
300
600 1)
3,55
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

  • masa bez waÅ‚ka
  • w zależnoÅ›ci od dÅ‚ugoÅ›ci waÅ‚ka prowadzÄ…cego, podpora może skÅ‚adać siÄ™ z kilku części
  • T5,T6 = min. 20 mm
  • dla opcji P1 maksymalna dÅ‚ugość pojedynczej części podpory LMAX = 1500 mm.
  • 1) Na specjalne zapytanie LMAX = 3700 mm.
  • 2) DÅ‚ugość maksymalna pojedynczej podpory

Sposób oznaczania
ITSN - 20 - T1   Podpora
T1: rozstaw otworów
T2: rozstaw otworów
rozmiar
seria

ITSN - 20 - T1 - W - 500 - P1   Podpora wraz z waÅ‚kiem
- : tol. h = ±0,15 (standard)
P1 : tol. h = ±0,02
długość w mm
Rodzaj wałka:
W
WRB
WV
T1: rozstaw otworów
T2: rozstaw otworów
rozmiar
seria

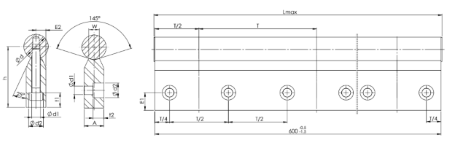

Podpory typu ITSS

Seria wÄ…ska
Typ
Ød
A
h
E1
E2
W
Ød1
Ød2
t1
t2
T
LMAX 1)
Masa
[kg]
ITSS-20
20
15
52
15
7,5
8,3
6,6
11
8,5
8,5
100
600
0,85
ITSS-25
25
20
62
18
10
10
9
15
15
11
120
600
1,35
ITSS-30
30
25
72
21
12,5
11
11
18
15,3
13,5
150
600
1,85
ITSS-40
40
30
88
25
15
15
14
20
17,5
16
200
600
2,65
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

  • masa bez waÅ‚ka o dÅ‚ugoÅ›ci 600 mm
  • w zależnoÅ›ci od dÅ‚ugoÅ›ci waÅ‚ka prowadzÄ…cego, podpora może skÅ‚adać siÄ™ z kilku części
  • 1) dÅ‚ugość maksymalna pojedynczej podpory

Sposób oznaczania
ITSS - 20   Podpora
rozmiar
seria

ITSS - 20 - W - 500   Podpora wraz z waÅ‚kiem
długość w mm
Rodzaj wałka:
W
WRB
WV
rozmiar
seria
