Obudowy tulei łożyskowych oraz kompletne obudowy wraz z łożyskami




Obudowy łożyskowe do wałków prowadzących dostępne są w 2 formach. Jako samodzielne obudowy (korpus bez tulei łożyskowej) oraz jako obudowy zmontowane razem z tuleją łożyskową. Dla każdego typu obudowy podany jest sposób jej oznaczania w zależności od formy, np. dla obudowy typu IGC-20, oznaczenie IGC-20 oznacza samą obudowę łożyskową bez tulei łożyskowej, a IGC-20-KHPP oznacza obudowę łożyskową zmontowaną razem z tuleją łożyskową typu KHPP. Proszę zwrócić uwagę na oznaczenia przy zamawianiu obudów.

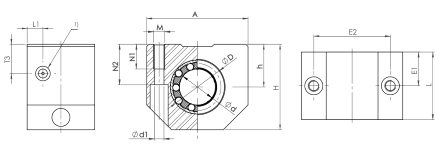

Obudowy tulei łożyskowych typu IGC

Seria kompaktowa, obudowa pojedyncza zamknięta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
L
L1
T3
E1
E2
±0,15
N1
N2
Ød1
M
Masa
[kg]
IGC-06
6
12
27
13
32
22
4
9
11
23
9
13
3,4
M4
0,04
IGC-08
8
15
27
14
32
24
6
9
12
23
9
13
3,4
M4
0,05
IGC-10
10
17
33
16
40
26
6
11
13
29
11
16
4,3
M5
0,07
IGC-12
12
19
33
17
40
28
6
11
14
29
11
16
4,3
M5
0,09
IGC-14
14
21
36,5
18
43
28
6
13
14
34
11
18
4,3
M5
0,10
IGC-16
16
24
38
19
45
30
7
13
15
34
11
18
4,3
M5
0,13
IGC-20
20
28
45
23
53
30
7
15
15
40
13
22
5,3
M6
0,15
IGC-25
25
35
54
27
62
40
8
17,5
20
48
18
26
6,6
M8
0,30
IGC-30
30
40
60
30
67
50
8
18
25
53
18
29
6,6
M8
0,46
IGC-40
40
52
76
39
87
60
9
23
30
69
22
38
8,4
M10
0,88
IGC-50
50
62
92
47
103
70
9
28
35
82
26
46
10,5
M12
1,25
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • 1) Smarowniczka DIN 3405

Sposób oznaczania
IGC - 20   Obudowa
rozmiar
seria

IGC - 20 - KHPP   Obudowa z łożyskiem
Łożysko liniowe:
KH
KH..PP
EXC
EXC..PP
EXCE
EXCE..PP
zgodnie z życzeniem klienta
rozmiar
seria


Obudowy tulei łożyskowych typu ITGC

Seria kompaktowa, obudowa podwójna zamknięta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
L
E1
±0,15
E2
±0,15
E3
N1
N2
Ød1
M
Masa
[kg]
ITGC-12
12
19
33
17
40
60
35
29
30,0
11
16
4,3
M5
0,18
ITGC-16
16
24
38
19
45
65
40
34
32,5
11
18
4,3
M5
0,27
ITGC-20
20
28
45
23
53
65
45
40
32,5
13
22
5,3
M6
0,32
ITGC-25
25
35
54
27
62
85
55
48
42,5
18
26
6,6
M8
0,66
ITGC-30
30
40
60
30
67
105
70
53
52,5
18
29
6,6
M8
0,95
ITGC-40
40
52
76
39
87
125
85
69
62,5
22
38
8,4
M10
1,82
ITGC-50
50
62
92
47
103
145
100
82
72,5
26
46
10,5
M12
2,52
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1

Sposób oznaczania
ITGC - 20   Obudowa
rozmiar
seria

ITGC - 20 - KHPP   Obudowa z łożyskiem
Łożysko liniowe:
KH
KH..PP
EXC
EXC..PP
EXCE
EXCE..PP
zgodnie z życzeniem klienta
rozmiar
seria

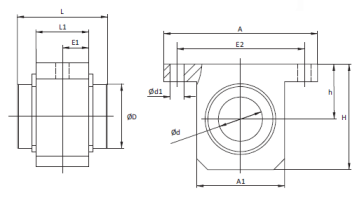

Obudowy tulei łożyskowych typu IALGS

Seria standardowa zamknięta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
±0,015
A
A1
L
L1
T1
E1
E2
±0,15
Ød1
Masa
[kg]
IALGS-12
12
22
35
18
52
30
32
20
6
10
42
5,3
0,09
IALGS-16
16
26
40,5
22
56
34
36
22
7
11
46
5,3
0,12
IALGS-20
20
32
48
25
70
40
45
28
8
14
58
6,4
0,25
IALGS-25
25
40
58
30
80
50
58
40
10
20
68
6,4
0,49
IALGS-30
30
47
67
35
88
58
68
48
10
24
76
6,4
0,78
IALGS-40
40
62
85
45
108
74
80
56
12
28
94
8,4
1,28
IALGS-50
50
75
100
50
135
96
100
72
12
36
116
10,5
1,70
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1

Sposób oznaczania
IALGS - 20   Obudowa
rozmiar
seria

IALGS - 20 - LMEUU   Obudowa z łożyskiem
Łożysko liniowe:
LME..UU
SBE..UU
SPM..UU
zgodnie z życzeniem klienta
rozmiar
seria

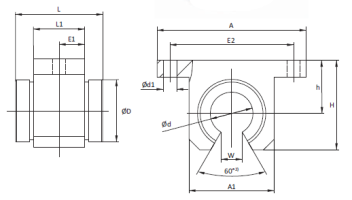

Obudowy tulei łożyskowych typu IALGSO

Seria standardowa otwarta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
±0,015
A
A1
L
L1
T1
E1
E2
±0,15
W 1)
Ød1
Masa
[kg]
IALGSO-12
12
22
28
18
52
30
32
20
6
10
42
7,5
5,3
0,09
IALGSO-16
16
26
33,5
22
56
34
36
22
7
11
46
10
5,3
0,12
IALGSO-20
20
32
42
25
70
40
45
28
8
14
58
10
6,4
0,25
IALGSO-25
25
40
51
30
80
50
58
40
10
20
68
12,5
6,4
0,49
IALGSO-30
30
47
60
35
88
58
68
48
10
24
76
12,5
6,4
0,78
IALGSO-40
40
62
77
45
108
74
80
56
12
28
94
16,8
8,4
1,28
IALGSO-50
50
75
93
50
135
96
100
72
12
36
116
21
10,5
1,70
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska

Sposób oznaczania
IALGSO - 20   Obudowa
rozmiar
seria

IALGSO - 20 - LMEUUOP   Obudowa z łożyskiem
Łożysko liniowe:
LME..UOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria

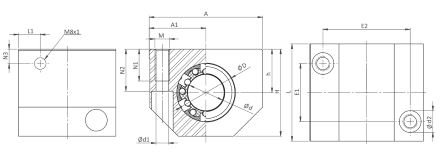

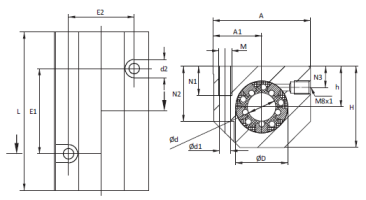

Obudowy tulei łożyskowych typu IG

Obudowa pojedyncza zamknięta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
N1
N2
N3
L1
E1
±0,15
E2
±0,15
Ød1
Ød2
M
Masa
[kg]
IG-12
12
22
35
18
43
21,5
39
13
16,5
10
10,5
23
32
4,2
8
M5
0,13
IG-16
16
26
42
22
53
26,5
43
13
21
10
11,5
26
40
5,2
10
M6
0,20
IG-20
20
32
50
25
60
30
54
18
24
10
13,5
32
45
6,8
11
M8
0,34
IG-25
25
40
60
30
78
39
67
22
29
10
15
40
60
8,6
15
M10
0,65
IG-30
30
47
70
35
87
43,5
79
22
34
11,5
16
45
68
8,6
15
M10
0,97
IG-40
40
62
90
45
108
54
91
26
44
14
18
58
86
10,3
18
M12
1,80
IG-50
50
75
105
50
132
66
115
34
49
12,5
22
50
108
14
20
M16
2,40
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
IG - 20   Obudowa
rozmiar
seria

IG - 20 - LMEUU - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UU
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

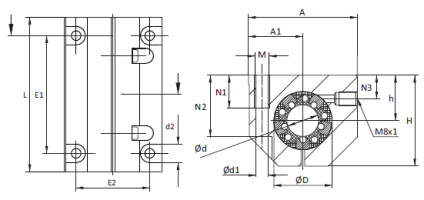

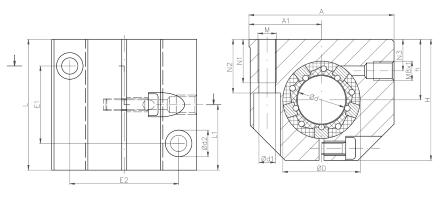

Obudowy tulei łożyskowych typu IGE

Obudowa pojedyncza zamknięta z regulacją luzu
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
N1
N2
N3
L1
E1
±0,15
E2
±0,15
Ød1
Ød2
M
Masa
[kg]
IGE-12
12
22
35
18
43
21,5
39
13
16,5
10
10,5
23
32
4,2
8
M5
0,13
IGE-16
16
26
42
22
53
26,5
43
13
21
10
11,5
26
40
5,2
10
M6
0,20
IGE-20
20
32
50
25
60
30
54
18
24
10
13,5
32
45
6,8
11
M8
0,34
IGE-25
25
40
60
30
78
39
67
22
29
10
15
40
60
8,6
15
M10
0,65
IGE-30
30
47
70
35
87
43,5
79
22
34
11,5
16
45
68
8,6
15
M10
0,97
IGE-40
40
62
90
45
108
54
91
26
44
14
20
58
86
10,3
18
M12
1,80
IGE-50
50
75
105
50
132
66
113
34
49
12,5
22
50
108
14
20
M16
2,40
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
IGE - 20   Obudowa
rozmiar
seria

IGE - 20 - LMEUUAJ - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUAJ
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

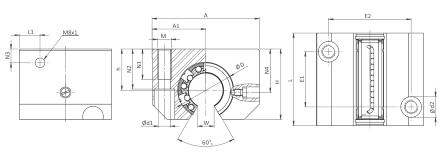

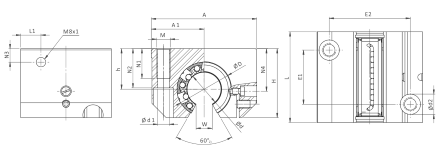

Obudowy tulei łożyskowych typu IGO

Obudowa pojedyncza otwarta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
N1
N2
N3
L1
N4
Ød1
Ød2
M
W1)
Masa
[kg]
IGO-12
12
22
28
18
43
21,5
39
23
32
11
16,5
10
10,5
16,65
4,2
8
M5
7,5
0,11
IGO-16
16
26
35
22
53
26,5
43
26
40
13
21
10
11,5
22
5,2
10
M6
10
0,17
IGO-20
20
32
42
25
60
30
54
32
45
18
24
10
13,5
25
6,8
11
M8
10
0,30
IGO-25
25
40
51
30
78
39
67
40
60
22
29
10
15
31,5
8,6
15
M10
12,5
0,57
IGO-30
30
47
60
35
87
43,5
79
45
68
22
34
11,5
16
33
8,6
15
M10
12,5
0,86
IGO-40
40
62
77
45
108
54
91
58
86
26
44
14
18
43,5
10,3
18
M12
16,8
1,60
IGO-50
50
75
88
50
132
66
113
50
108
34
49
12,5
22
47,5
14
20
M16
21
2,20
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
IGO - 20   Obudowa
rozmiar
seria

IGO - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria


Obudowy tulei łożyskowych typu IGOE

Obudowa pojedyncza otwarta z regulacją luzu
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
N1
N2
N3
L1
N4
Ød1
Ød2
M
W1)
Masa
[kg]
IGOE-12
12
22
28
18
43
21,5
39
23
32
11
16,5
10
10,5
16,65
4,2
8
M5
7,5
0,11
IGOE-16
16
26
35
22
53
26,5
43
26
40
13
21
10
11,5
22
5,2
10
M6
10
0,17
IGOE-20
20
32
42
25
60
30
54
32
45
18
24
10
13,5
25
6,8
11
M8
10
0,30
IGOE-25
25
40
51
30
78
39
67
40
60
22
29
10
15
31,5
8,6
15
M10
12,5
0,57
IGOE-30
30
47
60
35
87
43,5
79
45
68
22
34
11,5
16
33
8,6
15
M10
12,5
0,86
IGOE-40
40
62
77
45
108
54
91
58
86
26
44
14
18
43,5
10,3
18
M12
16,8
1,60
IGOE-50
50
75
88
50
132
66
113
50
108
34
49
12,5
20
47,5
14
20
M16
21
2,20
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
IGOE - 20   Obudowa
rozmiar
seria

IGOE - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria

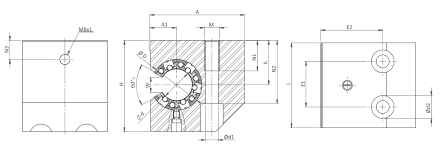

Obudowy tulei łożyskowych typu IGS

Obudowa boczna otwarta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
±0,015
A
A1
±0,02
L
E1
E2
N1
N2
N3
Ød1
Ød2
M
W1)
Masa
[kg]
IGS-20
20
32
60
30
60
17
54
30
39
22
42
30
8,6
15
M10
10
0,42
IGS-25
25
40
72
35
75
21
67
36
49
26
50
35
10,3
18
M12
12,5
0,80
IGS-30
30
47
82
40
86
25
79
42
59
34
55
40
13,5
20
M16
12,5
1,20
IGS-40
40
62
100
45
110
32
91
48
75
43
67
45
17,5
26
M20
16,8
2,00
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska

Sposób oznaczania
IGS - 20   Obudowa
rozmiar
seria

IGS - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria

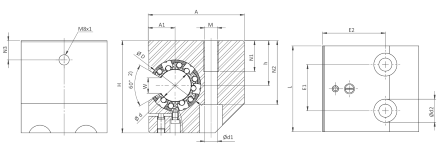

Obudowy tulei łożyskowych typu IGSE

Obudowa boczna otwarta z regulacją luzu
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
±0,015
A
A1
±0,02
L
E1
E2
N1
N2
N3
Ød1
Ød2
M
W1)
Masa
[kg]
IGSE-20
20
32
60
30
60
17
54
30
39
22
42
30
8,6
15
M10
10
0,42
IGSE-25
25
40
72
35
75
21
67
36
49
26
50
35
10,3
18
M12
12,5
0,80
IGSE-30
30
47
82
40
86
25
79
42
59
34
55
40
13,5
20
M16
12,5
1,20
IGSE-40
40
62
100
45
110
32
91
48
75
43
67
45
17,5
26
M20
16,8
2,00
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska

Sposób oznaczania
IGSE - 20   Obudowa
rozmiar
seria

IGSE - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria


Obudowy tulei łożyskowych typu ITG

Obudowa podwójna zamknięta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
N1
N2
N3
Ød1
d2
M
Masa
[kg]
ITG-08
8
16
28
13
35
17,5
62
35
25
11
19,5
8
4,2
8
M5
0,15
ITG-12
12
22
35
18
43
21,5
76
40
30
13
25
10
5,2
10
M6
0,27
ITG-16
16
26
42
22
53
26,5
84
45
36
13
30
12
5,2
10
M6
0,41
ITG-20
20
32
50
25
60
30
104
55
45
18
34
13
6,8
11
M8
0,72
ITG-25
25
40
60
30
78
39
130
70
54
22
40
15
8,6
15
M10
1,35
ITG-30
30
47
70
35
87
43,5
152
85
62
26
48
16
10,3
18
M12
2,01
ITG-40
40
62
90
45
108
54
176
100
80
34
60
20
14,25
20
M16
3,67
ITG-50
50
75
105
50
132
66
224
125
100
34
49
20
14
20
M16
4,70
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
ITG - 20   Obudowa
rozmiar
seria

ITG - 20 - LMEUU - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UU
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria


Obudowy tulei łożyskowych typu ITGE

Obudowa podwójna zamknięta z regulacją luzu
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
N1
N2
N3
Ød1
d2
M
Masa
[kg]
ITGE-08
8
16
28
13
35
17,5
62
50
25
11
19,5
8
4,2
8
M5
0,15
ITGE-12
12
22
35
18
43
21,5
76
56
32
11
25
10
4,2
8
M5
0,27
ITGE-16
16
26
42
22
53
26,5
84
64
40
13
30
12
5,2
10
M6
0,41
ITGE-20
20
32
50
25
60
30
104
76
45
18
34
13
6,8
11
M8
0,72
ITGE-25
25
40
60
30
78
39
130
94
60
22
40
15
8,6
15
M8
1,35
ITGE-30
30
47
70
35
87
43,5
152
106
68
22
48
16
8,6
15
M10
2,01
ITGE-40
40
62
90
45
108
54
176
124
86
26
60
20
10,3
18
M12
3,67
ITGE-50
50
79
105
50
132
66
224
160
108
34
49
20
14
20
M16
4,7
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
ITGE - 20   Obudowa
rozmiar
seria

ITGE - 20 - LMEUUAJ - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUAJ
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

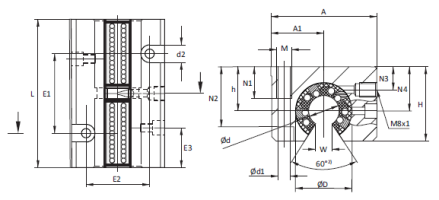

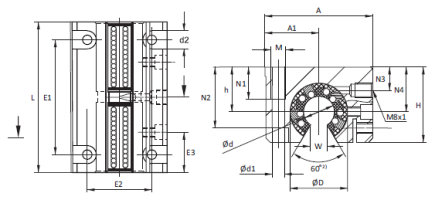

Obudowy tulei łożyskowych typu ITGO

Obudowa podwójna otwarta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
E3
±0,2
N1
N2
N3
N4
Ød1
d2
M
W 1)
Masa
[kg]
ITGO-12
12
22
30
18
43
21,5
76
40
30
19,5
13
25
10
16,65
5,2
10
M6
7,5
0,22
ITGO-16
16
26
35
22
53
26,5
84
45
36
21,5
13
30
12
22
5,2
10
M6
10
0,34
ITGO-20
20
32
42
25
60
30
104
55
45
27
18
34
13
25
6,8
11
M8
10
0,62
ITGO-25
25
40
51
30
78
39
130
70
54
33,5
22
40
15
31,5
8,6
15
M10
12,5
1,17
ITGO-30
30
47
60
35
87
43,5
152
85
62
39,5
26
48
16
33
10,3
18
M10
12,5
1,68
ITGO-40
40
62
77
45
108
54
176
100
80
45
34
60
20
43,5
14,3
20
M16
16,8
3,15
ITGO-50
50
75
88
50
132
66
224
125
100
56,5
34
49
20
47,5
14
20
M16
21
3,9
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska

Sposób oznaczania
ITGO - 20   Obudowa
rozmiar
seria

ITGO - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBE..UU
SPM..UUOP
zgodnie z życzeniem klienta
rozmiar
seria


Obudowy tulei łożyskowych typu ITGOE

Obudowa podwójna otwarta z regulacją luzu
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
N1
N2
N3
N4
Ød1
d2
M
W 1)
Masa
[kg]
ITGOE-12
12
22
30
18
43
21,5
76
56
32
11
25
10
16,65
4,2
8
M5
7,5
0,22
ITGOE-16
16
26
35
22
53
26,5
84
64
40
13
30
12
22
5,2
10
M6
10
0,34
ITGOE-20
20
32
42
25
60
30
104
76
45
18
34
13
25
6,8
11
M8
10
0,62
ITGOE-25
25
40
51
30
78
39
130
94
60
22
40
15
31,5
8,6
15
M10
12,5
1,17
ITGOE-30
30
47
60
35
87
43,5
152
106
68
22
48
16
33
8,6
15
M10
12,5
1,68
ITGOE-40
40
62
77
45
108
54
176
124
86
26
60
20
43,5
10,3
18
M12
16,8
3,15
ITGOE-50
50
75
88
50
132
66
224
160
108
34
49
20
47,5
14
20
M16
21
3,90
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska

Sposób oznaczania
ITGOE - 20   Obudowa
rozmiar
seria

ITGOE - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria


Obudowy tulei łożyskowych typu ITGI

Obudowa podwójna zamknięta, z 4 otworami mocującymi
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
N1
N2
Ød1
d2
M
Masa
[kg]
ITGI-08
8
16
28
13
35
17,5
62
50
25
11
14
4,2
8
M5
0,15
ITGI-12
12
22
35
18
43
21,5
76
56
32
11
16,5
4,2
8
M5
0,27
ITGI-16
16
26
42
22
53
26,5
84
64
40
13
21
5,2
10
M6
0,41
ITGI-20
20
32
50
25
60
30
104
76
45
18
24
6,8
11
M8
0,72
ITGI-25
25
40
60
30
78
39
130
94
60
22
29
8,6
15
M8
1,35
ITGI-30
30
47
70
35
87
43,5
152
106
68
22
34
8,6
15
M10
2,01
ITGI-40
40
62
90
45
108
54
176
124
86
26
44
10,3
18
M12
3,67
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
ITGI - 20   Obudowa
rozmiar
seria

ITGI - 20 - LMEUU - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UU
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

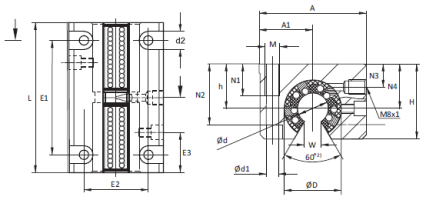

Obudowy tulei łożyskowych typu ITGOI

Obudowa podwójna otwarta, z 4 otworami mocującymi
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
H
h
+0,01
-0,02
A
A1
±0,02
L
E1
±0,15
E2
±0,15
E3
±0,2
N1
N2
N4
Ød1
Ød2
M
W 1)
Masa
[kg]
ITGOI-12
12
22
30
18
43
21,5
76
56
32
19,5
11
16,5
16,7
4,2
8
M5
7,5
0,22
ITGOI-16
16
26
35
22
53
26,5
84
64
40
21,5
13
21
22
5,2
10
M6
10
0,34
ITGOI-20
20
32
42
25
60
30
104
76
45
27
18
24
25
6,8
11
M8
10
0,62
ITGOI-25
25
40
51
30
78
39
130
94
60
33,5
22
29
31,5
8,6
15
M10
12,5
1,17
ITGOI-30
30
47
60
35
87
43,5
152
106
68
39,5
22
34
33
8,6
15
M10
12,5
1,68
ITGOI-40
40
62
77
45
108
54
176
124
86
45,5
26
44
43,5
10,3
18
M12
16,8
3,15
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez śrubę
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku
  • 1) wartości dla serii LME..UUOP
  • 2) kąt obudowy; uwaga na kąt zastosowanego łożyska

Sposób oznaczania
ITGOI - 20   Obudowa
rozmiar
seria

ITGOI - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria

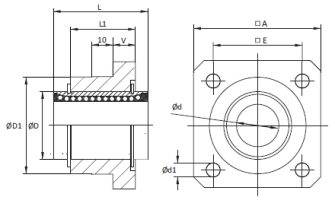

Obudowy tulei łożyskowych typu IFG

Obudowa pojedyncza kołnierzowa
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD
ØD1
g7
A
L
L1
E
V
Ød1
Masa
[kg]
IFG-12
12
22
32
40
32
22
30
6
5,5
0,12
IFG-16
16
26
38
50
36
24
35
8
5,5
0,17
IFG-20
20
32
46
60
45
30
42
10
6,6
0,33
IFG-25
25
40
58
70
58
42
54
12
6,6
0,68
IFG-30
30
47
66
80
68
50
60
14
9
1,03
IFG-40
40
62
90
100
80
59
78
16
11
2,00
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska

Sposób oznaczania
IFG - 20   Obudowa
rozmiar
seria

IFG - 20 - LMEUU   Obudowa z łożyskiem
Łożysko liniowe:
LME..UU
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

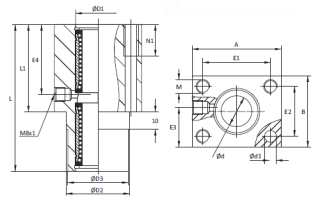

Obudowy tulei łożyskowych typu ITFG

Obudowa podwójna kołnierzowa
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tuleją łożyskową.
Typ
Ød
ØD1
ØD2
g7
ØD3
-0,20
-0,50
A
B
E1
±0,25
E2
±0,25
E3
E4
L
L1
Ød1
M
N1
Masa
[kg]
ITFG-12
12
22
30
30
42
34
32
24
19
36
76
46
5,3
M6
13
0,20
ITFG-16
16
26
35
35
50
40
38
28
22
40
84
50
6,6
M8
18
0,32
ITFG-20
20
32
42
42
60
50
45
35
27
50
104
60
8,4
M10
22
0,55
ITFG-25
25
40
52
52
74
60
56
42
32
63
130
73
10,5
M12
26
1,17
ITFG-30
30
47
61
61
84
70
64
50
37
74
152
82
13,5
M16
34
1,50
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1

Sposób oznaczania
ITFG - 20   Obudowa
rozmiar
seria

ITFG - 20 - LMEUU   Obudowa z łożyskiem
Łożysko liniowe:
LME..UU
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

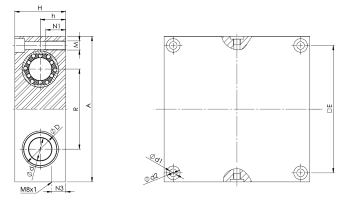

Obudowy tulei łożyskowych typu IQSG

Obudowa poczwórna zamknięta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tulejami łożyskowymi.
Typ
Ød
ØD
H
h
±0,02
A
R
±0,02
E
N1
N3
Ød1
Ød2
M
Masa
[kg]
IQSG-08
8
16
23
11,5
65
32
55
11
19,5
4,2
8
M5
0,18
IQSG-12
12
22
32
16
85
42
73
13
27
5,2
10
M6
0,45
IQSG-16
16
26
36
18
100
54
88
13
31
5,2
10
M6
0,63
IQSG-20
20
32
46
23
130
72
115
18
39
6,8
11
M8
1,45
IQSG-25
25
40
56
28
160
88
140
22
48
8,6
15
M10
2,65
IQSG-30
30
47
64
32
180
96
158
26
55
10,3
18
M12
3,7
IQSG-40
40
62
80
40
230
122
202
34
71
14
20
M16
7,3
IQSG-50
50
75
96
48
280
152
250
34
86
14
20
M16
13
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
IQSG - 20   Obudowa
rozmiar
seria

IQSG - 20 - LMEUU - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UU
SBE..UU
SPM..WW
zgodnie z życzeniem klienta
rozmiar
seria

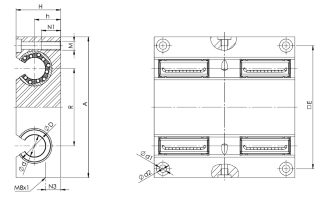

Obudowy tulei łożyskowych typu IQSO

Obudowa poczwórna otwarta
Uwaga! Na zdjęciu oraz rysunku pokazana jest obudowa w formie zmontowanej razem z tulejami łożyskowymi.
Typ
Ød
ØD
H
h
±0,02
A
R
±0,02
E
N1
N3
Ød1
Ød2
M
Masa
[kg]
IQSO-12
12
22
30
18
85
42
73
13
27
5,2
10
M6
0,35
IQSO-16
16
26
35
22
100
54
88
13
31
5,2
10
M6
0,6
IQSO-20
20
32
42
25
130
72
115
18
39
6,8
11
M8
1,25
IQSO-25
25
40
51
30
160
88
140
22
48
8,6
15
M10
2,2
IQSO-30
30
47
60
35
180
96
158
26
55
10,3
18
M12
3,2
IQSO-40
40
62
77
45
230
122
202
34
71
14
20
M16
6,75
IQSO-50
50
75
93
55
280
152
250
34
86
14
20
M16
12,4
    Wszystkie wymiary w tabeli w [mm], jeśli nie podano innej jednostki.

  • śruby ustalające zgodne z DIN 912-8.8, podkładki sprężyste zgodne z DIN 7980
  • pozycja łożyska ustalona przez pierścień osadczy zgodny z DIN 472
  • masa obudowy wraz z łożyskiem
  • nośność zgodnie ze specyfikacją łożyska
  • otwór smarujący M8x1
  • kształt produktu może nieznacznie odbiegać od przedstawionego na zdjęciu/rysunku

Sposób oznaczania
IQSO - 20   Obudowa
rozmiar
seria

IQSO - 20 - LMEUUOP - V   Obudowa z łożyskiem
dodatkowe zgarniacze czołowe
Łożysko liniowe:
LME..UUOP
SBEO..UU
SPM..OPN WW
zgodnie z życzeniem klienta
rozmiar
seria



Copyright ROLLICO © 2025
