Wsporniki wałków prowadzących

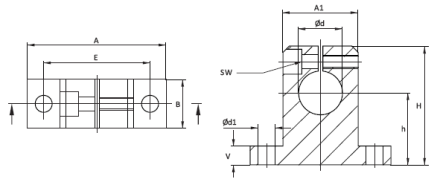

Wsporniki końcowe typu IGWA

Seria standardowa
Typ
Ød
H8
H
h
±0,02
A
A1
B
E
±0,15
Ød1
V
SW
Masa
[kg]
IGWA-08
8
27
15
32
16
10
25
4,5
5,0
3
0,01
IGWA-12
12
35
20
42
20
12
32
5,5
5,5
3
0,02
IGWA-16
16
42
25
50
26
16
40
5,5
6,5
3
0,03
IGWA-20
20
50
30
60
32
20
45
5,5
8,0
4
0,07
IGWA-25
25
58
35
74
38
25
60
6,6
9,0
5
0,14
IGWA-30
30
68
40
84
45
28
68
9,0
10,0
6
0,20
IGWA-40
40
86
50
108
56
32
86
11,0
12,0
8
0,48
IGWA-50
50
100
60
130
80
40
108
11,0
14,0
8
1,90
IGWA-60
60
124
75
160
100
48
132
13,5
15,0
8
3,60
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.


Wsporniki końcowe typu IGWK

Seria standardowa
Typ
Ød
H
h
±0,02
A
A1
B
E
±0,15
Ød1
V
SW
Masa
[kg]
IGWK-08
8
32,8
20
42
18
14
32
5,5
6,0
4
0,024
IGWK-10
10
32,8
20
42
18
14
32
5,5
6,0
4
0,024
IGWK-12
12
37,5
23
42
20
14
32
5,5
6,0
4
0,03
IGWK-16
16
44
27
48
25
16
38
5,5
8,0
4
0,04
IGWK-20
20
51
31
60
30
20
45
6,6
10,0
5
0,07
IGWK-25
25
60
35
70
38
24
56
6,6
12,0
6
0,13
IGWK-30
30
70
42
84
44
28
64
9,0
12,0
6
0,18
IGWK-35
35
82
50
98
50
32
74
11,0
16,0
8
0,27
IGWK-40
40
96
60
114
60
36
90
11,0
15,0
8
0,42
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

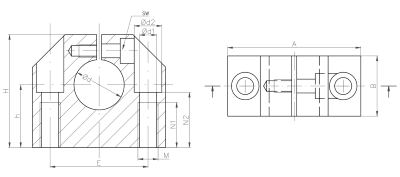

Wsporniki końcowe typu IGWH

Seria kompaktowa
Typ
Ød
A
B
H
h
±0,02
E
±0,12
Ød1
Ød2
M
N1
N2
SW
Masa
[kg]
IGWH-06
6
32
16
27
15
22
4,2
8
M5
11
13
2,5
0,03
IGWH-08
8
32
16
27
16
22
4,2
8
M5
11
13
2,5
0,03
IGWH-10
10
40
18
33
18
27
5,2
10
M6
13
16
3
0,05
IGWH-12
12
40
18
33
19
27
5,2
10
M6
13
16
3
0,05
IGWH-14
14
45
20
38
20
32
5,2
10
M6
13
18
3
0,07
IGWH-16
16
45
20
38
22
32
5,2
10
M6
13
18
3
0,07
IGWH-20
20
53
24
45
25
39
6,8
11
M8
18
22
4
0,12
IGWH-25
25
62
28
54
31
44
8,6
15
M10
22
26
5
0,17
IGWH-30
30
67
30
60
34
49
8,6
15
M10
22
29
5
0,22
IGWH-40
40
87
40
76
42
66
10,3
18
M12
26
38
6
0,48
IGWH-50
50
103
50
92
50
80
14,25
20
M16
34
46
8
0,82
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

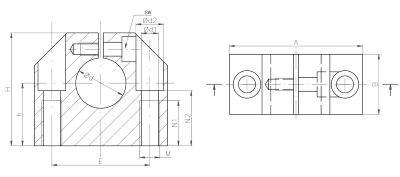

Wsporniki końcowe typu IGWN
Typ
Ød
A
B
H
h
±0,02
E
±0,12
Ød1
Ød2
M
N1
N2
SW
Masa
[kg]
IGWN-08
8
32
18
28
15
22
3,3
6
M4
9
13,0
2,5
0,04
IGWN-12
12
43
20
35
20
30
5,2
10
M6
13
16,5
3
0,10
IGWN-16
16
53
24
42
25
38
6,8
11
M8
18
21,0
4
0,15
IGWN-20
20
60
30
50
30
42
8,6
15
M10
22
25,0
5
0,23
IGWN-25
25
78
38
60
35
56
10,3
18
M12
26
30,0
6
0,41
IGWN-30
30
87
40
70
40
64
10,3
18
M12
26
34,0
6
0,53
IGWN-40
40
108
48
90
50
82
14,25
20
M16
34
44,0
8
0,99
IGWN-50
50
132
58
105
60
100
17,5
26
M20
43
49,0
10
1,25
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

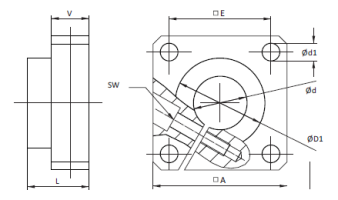

Wsporniki kołnierzowe typu IFWB

Seria kołnierzowa
Typ
Ød
A
L
ØD1
E
V
Ød1
SW
Masa
[kg]
IFWB-12
12
40
20
23,5
30
12
5,5
3
0,06
IFWB-16
16
50
20
27,5
35
12
5,5
3
0,08
IFWB-20
20
50
23
33,5
38
14
6,6
4
0,10
IFWB-25
25
60
25
42,0
42
16
6,6
5
0,15
IFWB-30
30
70
30
49,5
54
19
9
6
0,30
IFWB-40
40
100
40
65,0
68
26
11
8
0,70
IFWB-50
50
100
50
75,0
75
36
11
8
1,20
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

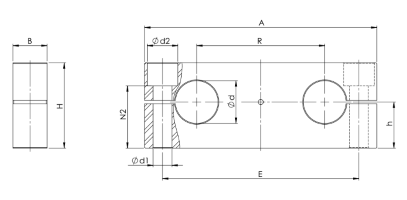

Wsporniki końcowe typu ITAC

Seria podwójna kompaktowa
Typ
Ød
A
B
H
h
±0,015
R
±0,02
E
Ød1
Ød2
N2
Masa
[kg]
ITAC-12
12
80
15
30
17
40
64
6,5
11
21,5
0,1
ITAC-16
16
96
15
35
19,5
52
80
6,6
11
26,5
0,15
ITAC-20
20
115
18
40
22
63
97
9
15
28
0,2
ITAC-25
25
136
20
50
27
75
115
11
18
36,5
0,25
ITAC-30
30
146
20
56
31
80
125
11
18
42,5
0,35
ITAC-40
40
184
25
70
38
97
160
13,5
50
54
0,65
ITAC-50
50
210
30
80
43
107
180
17,5
26
59
0,85
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.

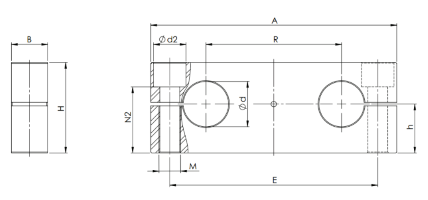

Wsporniki końcowe typu ITB

Seria podwójna ruchoma
Typ
Ød
A
B
H
h
±0,015
R
±0,02
E
Ød1
Ød2
N2
Masa
[kg]
ITB-08
8
65
12
22
11
32
52
M5
10
16,6
0,04
ITB-12
12
85
14
28
14
42
70
M6
11
21,6
0,07
ITB-16
16
100
18
32
16
54
82
M8
15
23,4
0,12
ITB-20
20
130
20
42
21
72
108
M10
18
31,4
0,22
ITB-25
25
160
25
52
26
88
132
M12
20
39,4
0,43
ITB-30
30
180
25
58
29
96
150
M12
20
45,4
0,57
ITB-40
40
230
30
72
36
122
190
M16
26
55,4
0,98
ITB-50
50
280
30
88
44
152
240
M16
26
71,4
1,5
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.


Wsporniki końcowe typu ITA

Seria podwójna stała
Typ
Ød
A
B
H
h
±0,015
R
±0,02
E
Ød1
Ød2
N2
Masa
[kg]
ITA-08
8
65
12
23
12,5
32
52
5,5
10
16,6
0,04
ITA-12
12
85
14
32
18
42
70
6,6
11
23,5
0,09
ITA-16
16
100
18
36
20
54
82
9
15
26,5
0,14
ITA-20
20
130
20
46
25
72
108
11
18
32,5
0,26
ITA-25
25
160
25
56
30
88
132
13,5
20
40
0,47
ITA-30
30
180
25
64
35
96
150
13,5
20
48
0,63
ITA-40
40
230
30
80
44
122
190
17,5
26
59
1,1
ITA-50
50
280
30
96
52
152
240
17,5
26
75
1,65
    Wszystkie wymiary w tabeli w [mm], jeÅ›li nie podano innej jednostki.
