Prowadnice liniowe typu R |
| |
|
|
Łożyska liniowe zbudowane na bazie prowadnic liniowych typu R mogą być wypełnione koszykami łożyskowymi kulkowymi (typ AK) lub koszykami łożyskowymi wałeczkowymi (typ AA lub AC). Prowadnice typu R mogą współpracować z prowadnicami liniowymi typu RD oraz z jednostkami liniowymi typu SK, SKD, SR i SKC.
Prowadnice liniowe typu R standardowo są wykonane ze stali narzędziowej 1.2842. Ich twardość mieści się pomiędzy 58, a 62 HRC. Wersja nierdzewna wykonana jest ze stali 1.4034 (X46Cr13), a jej twardość wynosi min. 54 HRC.
Prowadnice liniowe R są 100% zamiennikami do prowadnic liniowych LWR, VR, SV, RSD i GR.
|
|
|
 |
|
|
| |

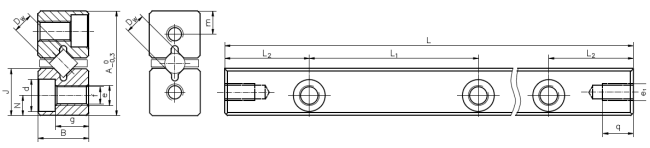

Typ |
A |
B |
DW |
J |
L1 |
L2
|
N |
d |
e |
e1 |
f |
g |
m |
q |
R1 |
8,5 |
4 |
1,5 |
3,9 |
10 |
5 |
1,8 |
3 |
M2 |
M1,7 |
1,65 |
2,6 |
1,9 |
2,5 |
R2 |
12 |
6 |
2 |
5,5 |
15 |
7,5 |
2,5 |
4,4 |
M3 |
M2,5 |
2,55 |
4 |
2,7 |
3,5 |
R3 |
18 |
8 |
3 |
8,3 |
25 |
12,5 |
3,5 |
6 |
M4 |
M3 |
3,3 |
4,8 |
4,1 |
7 |
R6 |
31 |
15 |
6 |
13,9 |
50 |
25 |
6 |
9,5 |
M6 |
M5 |
5,2 |
9,8 |
6,9 |
9 |
R9 |
44 |
22 |
9 |
19,7 |
100 |
50 |
9 |
10,5 |
M8 |
M6 |
6,8 |
15,8 |
9,8 |
9 |
R12 |
58 |
28 |
12 |
25,9 |
100 |
50 |
12 |
13,5 |
M10 |
M8 |
8,5 |
19,8 |
12,9 |
12 |
|
| |
Typ |
Długość L |
max. L |
R1 |
020 |
030 |
040 |
050 |
060 |
070 |
080 |
100 |
120 |
|
|
|
|
|
|
200 |
R2 |
030 |
045 |
060 |
075 |
090 |
105 |
120 |
150 |
180 |
|
|
|
|
|
|
300 |
R3 |
050 |
075 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
400 |
500 |
600 |
700 |
R6 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
|
|
1500 |
R9 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1400 |
|
|
|
1500 |
R12 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
|
|
|
|
1500 |
W tabeli podano długości standardowe. Na zamówienie możemy wykonać dowolną długość. |
|
|
Typ |
Akcesoria |
Opcje |
Koszyki
łożyskowe |
Końcówki |
Śruby
mocujące |
AC |
AA |
AK |
GA |
GB |
GC |
GC-A |
GD |
SQ |
SSQ |
RF |
EG |
EE |
ZG |
HA |
DU |
R1 |
• |
• |
• |
|
• |
|
|
|
• |
• |
• |
• |
|
• |
• |
• |
R2 |
• |
• |
• |
|
• |
|
|
|
• |
• |
• |
• |
|
• |
• |
• |
R3 |
• |
• |
• |
• |
• |
• |
• |
• |
(•) |
(•) |
(•) |
• |
|
• |
• |
• |
R6 |
• |
• |
• |
• |
• |
• |
• |
• |
(•) |
(•) |
(•) |
• |
• |
• |
• |
• |
R9 |
• |
• |
• |
• |
• |
• |
• |
• |
(•) |
(•) |
(•) |
• |
• |
• |
• |
• |
R12 |
• |
• |
• |
• |
• |
• |
• |
• |
(•) |
(•) |
(•) |
• |
|
• |
• |
• |
| (•) Długość max. 600 mm w wersji RF, 1200 mm w pozostałych wersjach |
|
|
|
|
| |
Opcje:
SQ - specjalna jakość - wysokie wymagania
SSQ - super specjalna jakość - najwyższe wymagania
RF - nierdzewne
EG - wloty zaokrąglane
EE - możliwe stosowanie koszyków łożyskowych typu EE
ZG - prowadnice szlifowane razem (patrz rys.1.)
HA - prowadnice dopasowane w parach (patrz rys.2.)
DU - pokryte Duralloy® |
|
| |
|
|
| |
 |
| Rys.1. ZG - prowadnice szlifowane razem. Jeśli długość potrzebnej prowadnicy liniowej przekracza maksymalną dostępną dla danego typu prowadnicy, możliwe jest złożenie takiej prowadnicy z kilku części. W wersji ZG poszczególne części są składane i szlifowane razem. Części są oznaczane, aby ułatwić składanie prowadnicy u klienta. |
| |
 |
| Rys.2. HA - prowadnice dopasowane w parach. W tej wersji prowadnice są dobierane tak, aby tolerancja różnicy pomiędzy wymiarami A1 i A2 wynosiła maksymalnie ±0,01. Prowadnice są oznaczane, aby umożliwić ich identyfikację u klienta. |
|
|
| |
|
|
|
;)
