Minirail MN
seria wysokoprecyzyjnych prowadnic liniowych firmy Schneeberger, zaprojektowana z myślą o wymagających aplikacjach, gdzie liczy się kompaktowość, wysoka sztywność i trwałość.
Prowadnice MN
Informacje ogólne
Prowadnice z miniaturowej serii MINIRAIL, to na wskroś hartowane i precyzyjnie szlifowane elementy liniowego systemu tocznego wykonane ze stali nierdzewnej, co znajduje swoje odzwierciedlenie w maksymalnej trwałości i dokładności oraz pozwala na pracę nawet w agresywnych warunkach środowiskowych.
Co wyróżnia prowadnice Minirail (MN)?

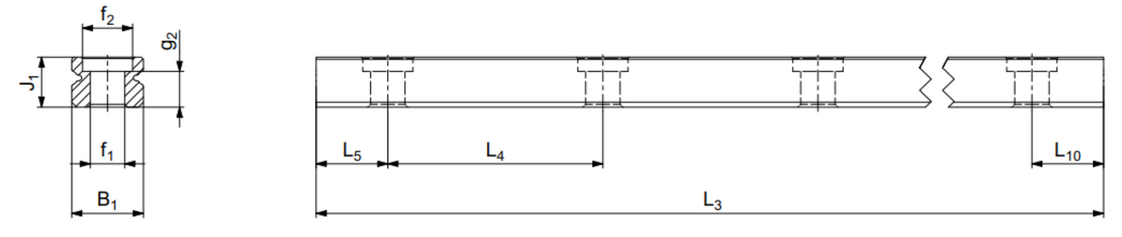

Rysunek techniczny prowadnic liniowych Minirail (MN)
Tabela wymiarów prowadnic liniowych Minirail (MN):
| Rozmiar | B1 | J1 | f1 | f2 | g2 | L4 | L5/L10 | L5/L10 (max) | L5/L10 (min) | L8 | L3 | L3 (max) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MN 7 | 7 | 4,5 | 2,4 | 4,2 | 2,2 | 15 | 5 | 11 | 4 | - | 40 55 70 80...760 | 760 |
| MN 9 | 9 | 5,5 | 3,5 | 6 | 2 | 20 | 7,5 | 15 | 5 | - | 55 75 95 115...935 | 935 |
| MN12 | 12 | 7,5 | 3,5 | 6 | 3 | 25 | 15 | 20 | 5 | - | 70 95 120 145....945 | 945 |
| MN 14 | 14 | 5,2 | 3,5 | 6 | 2 | 30 | 10 | 25 | 5 | - | 80 110 140 170.....740 | 770 |
| MN 15 | 15 | 9,5 | 3,5 | 6 | 5 | 40 | 15 | 35 | 5 | - | 70 110 150 190....950 | 950 |
| MN 18 | 18 | 7 | 3,5 | 6 | 2,5 | 30 | 10 | 25 | 5 | - | 80 110 140 170.....950 | 950 |
| MN 24 | 24 | 8,5 | 4,5 | 8 | 4 | 40 | 15 | 34 | 6 | - | 110 150 190 230....950 | 950 |
| MN 42 | 42 | 9,5 | 4,5 | 8 | 5 | 40 | 15 | 34 | 6 | 23 | 110 150 190 230....950 | 950 |
|
Wszystkie wymiary w tabeli w [mm] |
||||||||||||
Niestandardowe długości prowadnic liniowych Minirail (MN)
Istnieje możliwość zamówienia również prowadnic innej długości, jednak nie dłuższej niż Max L3. Długość prowadnicy należy wyliczyć z następującej formuły: L3=(n-1)*L4 + L5 + L10 gdzie n=3, 4, 5, ... (n=liczna otworów montażowych)
Tolerancja długości prowadnic liniowych Minirail (MN)
| L3, Xn ≤ 300mm | L3, Xn > 300mm | |
|---|---|---|
| t (mm) | 0,3 | 0,001 * Xn |
| L3 | ±0,3 | ±0,001 * L3 |
