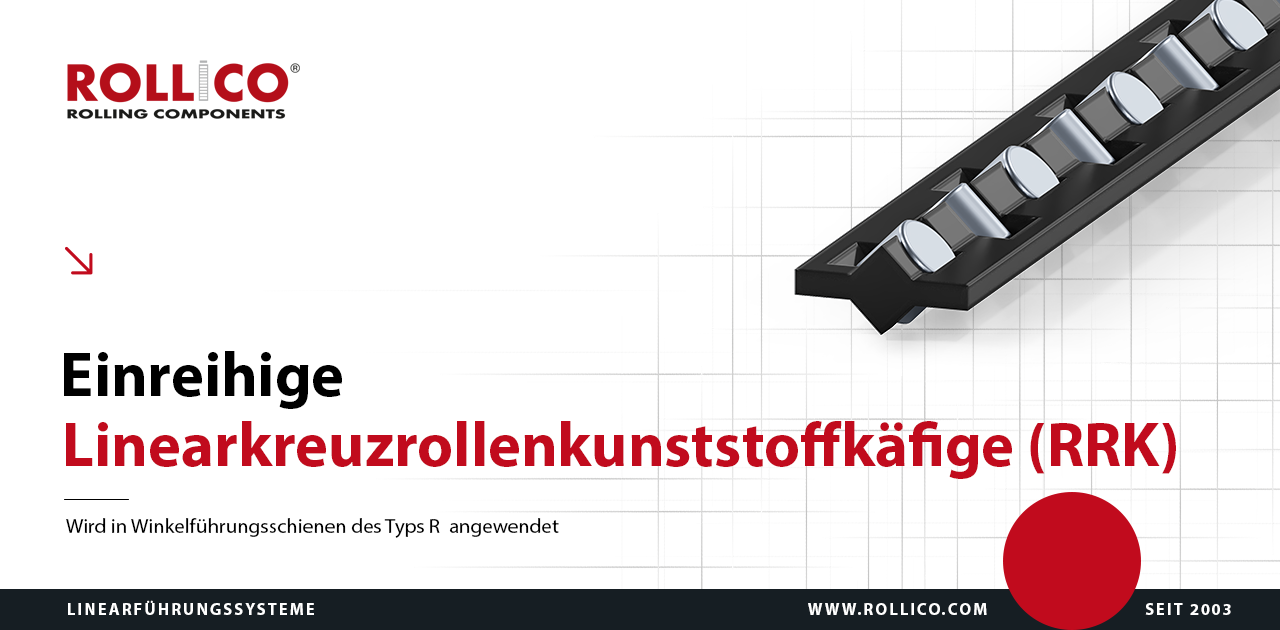

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Betriebstemperatur und Formbeständigkeit bis zu 105°C
Lieferung: Einbaufertig oder als Meterware
Technische Zeichnung der RRK-Linearlagerkäfige
Maßtabelle der RRK-Linearlagerkäfige
Durchmesser der Rollen
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
DW
t
A
d
e
C
[N]
CO
[N]
1.5
RRK1
1.5
3
3.5
0.45
2
36
58
2
RRK2
2
4
5
0.75
3
54
68
3
RRK3
3
5
7
1
3.5
132
160
6
RRK6
6
8.5
14
2.5
5
585
680
9
RRK9
9
14
20
3.5
8.5
1700
1830
12
RRK12
12
16
25
4.5
9
3000
3050
*) - Die Tragfähigkeit für 1 Kugel mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Oberflächengüte von Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Wälzkörper im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der RRK-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Kunststoff
RRK1
2.42
RRK2
6.0
RRK3
16.8
RRK6
160
RRK9
549.8
RRK12
1209.4
