Linearlagerkäfige
Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

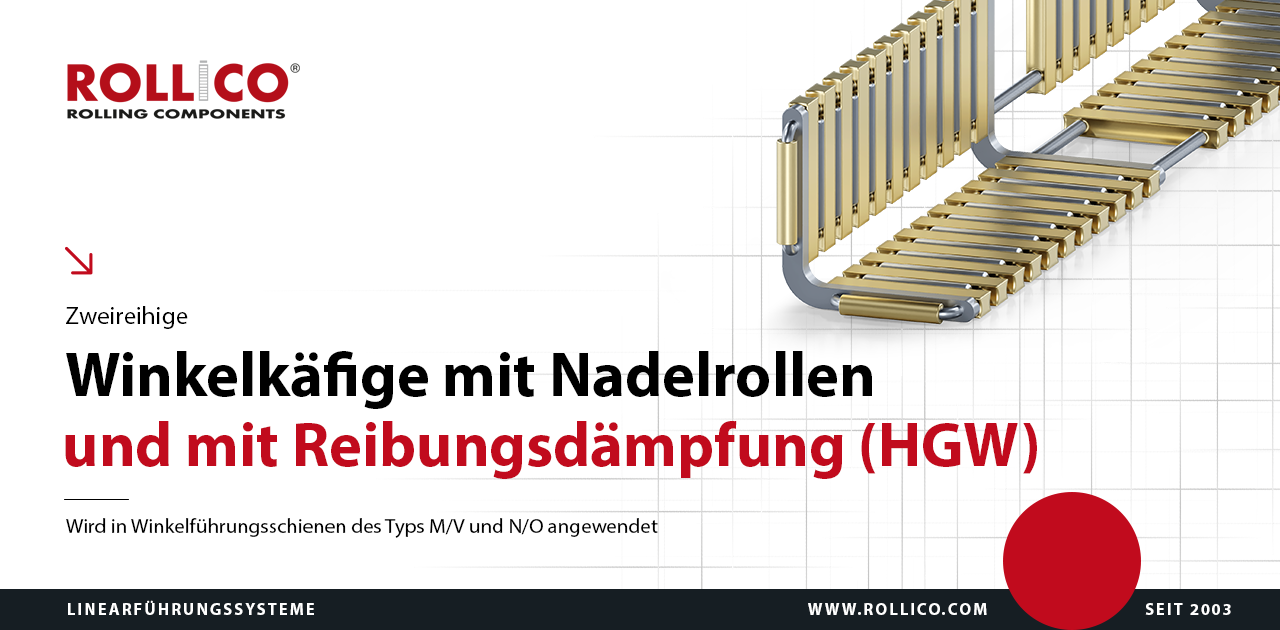

HGW
Technische Zeichnung der HGW-Linearlagerkäfige
Maßtabelle der HGW-Linearlagerkäfige
| Durchmesser der Nadeln Ø |
Typ/Symbol
|
Abmessungen | Tragfähigkeit * | Reduktion der Reibung | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
A
|
e
|
DW
|
LW
|
t
|
LK
max |
C
[N] |
CO
[N] |
RS**
[N] |
||
|
2
|
HGW 15
|
13.5
|
10
|
2
|
6.3
|
4.5
|
1 500
|
21 900
|
70 500
|
9
|
|
2.5
|
HGW 20
|
19.5
|
7.3
|
2.5
|
9.8
|
5
|
1 500
|
38 000
|
123 800
|
16
|
|
3
|
HGW 25
|
25
|
9.4
|
3
|
13.8
|
6
|
1 500
|
57 200
|
185 500
|
22
|
|
3.5
|
HGW 30
|
30.5
|
10.3
|
3.5
|
17.8
|
7
|
1 500
|
73 800
|
232 100
|
28
|
|
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung. - Das Muster der Berechnung der Amortisationskraft für die effektive Länge des Käfigs |
||||||||||
Weight table of HGW bearing cages
| Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g] | |
|
Typ/Symbol
|
Messing |
| HGW 15 | 265 |
| HGW 20 | 470 |
| HGW 25 | 760 |
| HGW 30 | 1150 |
