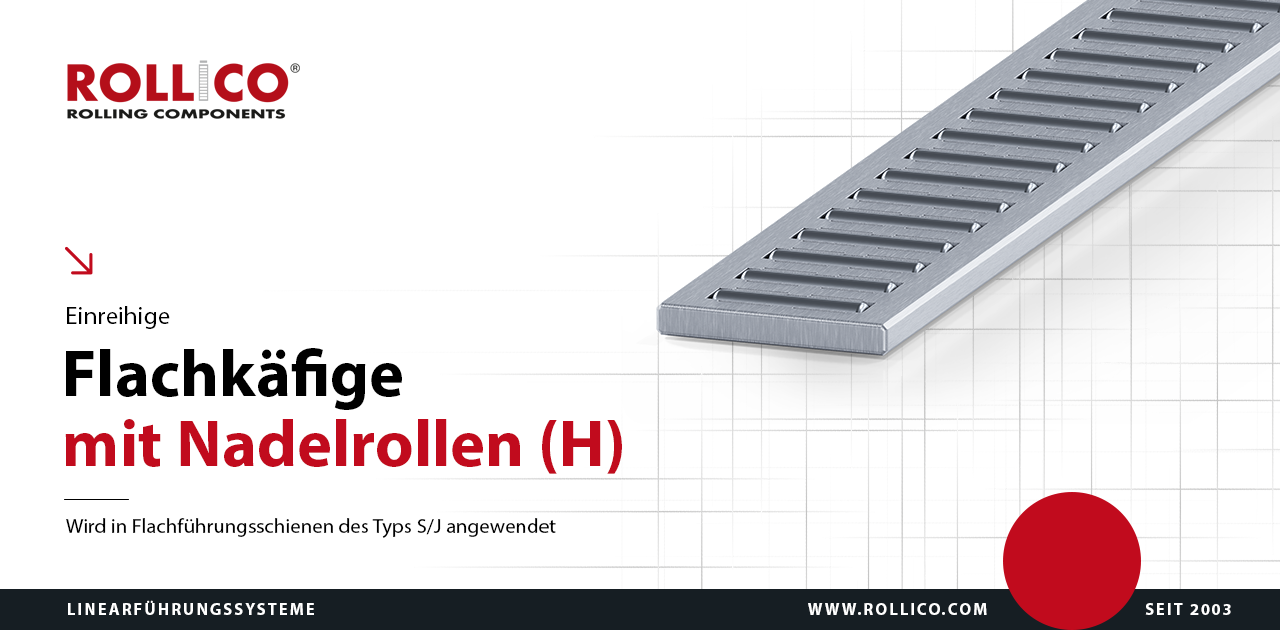

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus Leichtmetallprofilen – Aluminium (Al), Messing (Ms), oder Stahl (F)
Hohe Präzision und Standfestigkeit bei kleinem Eigengewicht (Aluminium)
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 150°C
Wird in Flachführungsschienen angewendet
Technische Zeichnung der H-Linearlagerkäfige
Maßtabelle der H-Linearlagerkäfige
Durchmesser
der Nadeln
Ø
Typ/symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
Ha
2
H 10
10
2
6.8
4.5
3.5
2 000
21 600
62 800
10.3+0.2
2.5
H 15
15
2.5
9.8
5
3.5
2 000
35 800
103 800
15.3+0.2
3
H 20
20
3
13.8
6
4.5
2 000
51 900
148 000
20.4+0.2
3.5
H 25
25
3.5
17.8
7
5
2 000
68 200
190 000
25.4+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der H-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Aluminium
Stahl
Messing
H 10
>63
127
-
H 15
120
224
234
H 20
202
369
389
H 25
294
546
575
AlAluminium
Ms Messing
FStahl
