Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

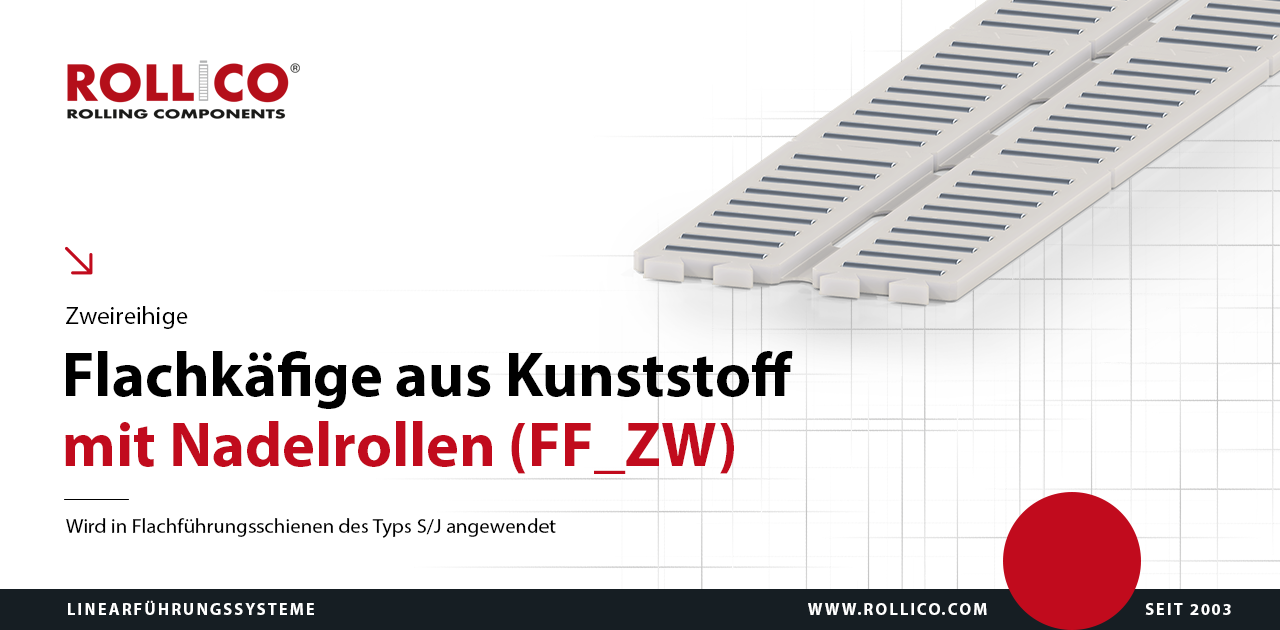

Zweireihige Flachkäfige aus Kunststoff mit Nadelrollen
Ausgeführt aus Kunststoff.
Betriebstemperatur bis zu 120°C.
Anwendung unter anderem in den Führungsschienen des Typs „S” und „J”.
Technische Zeichnung der FF_ZW-Linearlagerkäfige
Maßtabelle der FF_ZW-Linearlagerkäfige
Durchmesser
der Nadeln
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
a
LK
max
Ze
C
[N]
CO
[N]
Ha
2
FF 2025 ZW
25
2
6.8
2
32
7
36 600
123 700
24.4+0.2
2.5
FF 2535 ZW
35
2.5
9.8
2.4
45
8
56 000
184 600
34.0+0.2
3
FF 3045 ZW
45
3
13.8
3
60
9
81 900
266 500
44.5+0.2
3.5
FF 3555 ZW
55
3.5
17.8
3.2
75
10
110 900
354 700
55.5+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
- Ze - Anzahl der Wälzkörper pro Reihe in einem Käfigelement.
Gewichtstabelle der FF_ZW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Kunststoff
FF 2025 ZW
94
FF 2535 ZW
182
FF 3045 ZW
315
FF 3555 ZW
464
