Linearführungen
Linearschienen bilden die Grundlage eines Wälzführungssystems. Sie bestehen in der Regel aus einer Metallleiste mit Befestigungsbohrungen und einer Laufbahn für die Wälzkörper. Die Laufbahn kann flach oder profiliert ausgeführt sein.
Die Hauptaufgabe der Linearschienen besteht darin, die Belastung von den anmontierten Maschinenteilen auf die Wälzkörper zu übertragen und optimale Betriebsbedingungen für deren präzises Abrollen zu gewährleisten.

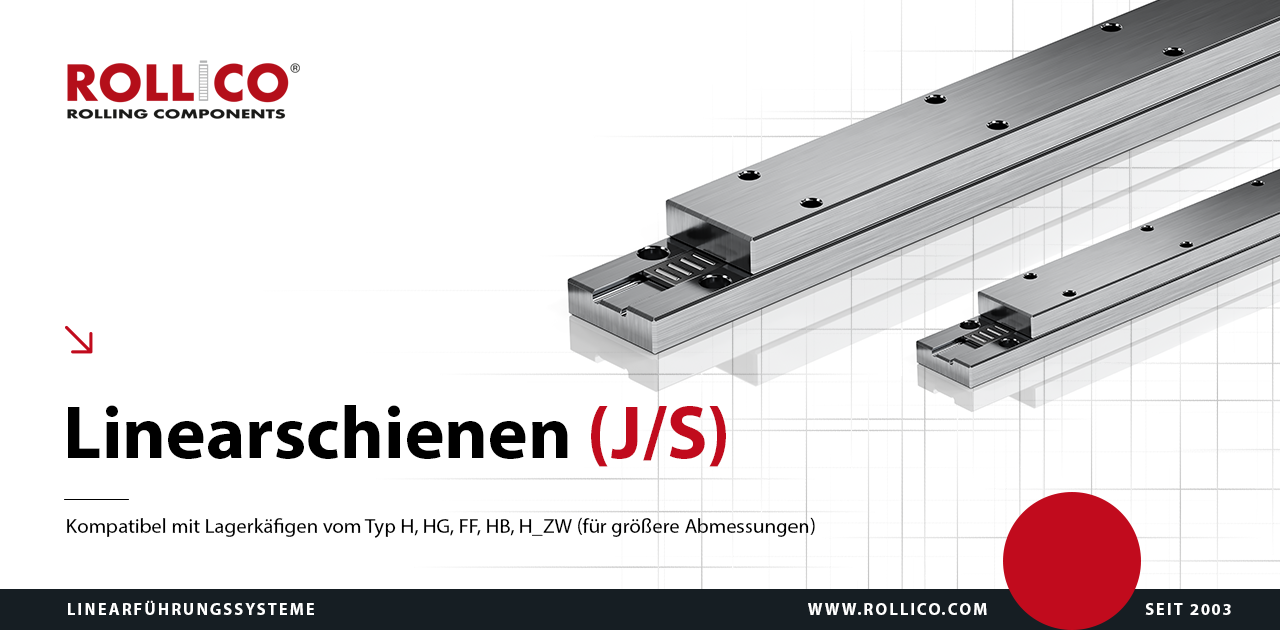

J/S
Algemeinen Angaben
J/S-Führungsschienen sind für hohe Belastungen ausgelegt. In den Schienen laufen flache Lagerkäfige mit Nadel-, Rollen- oder Kugellagern in ein- oder zweireihiger Ausführung.
Bei Bedarf können die J/S-Schienen stirnseitig mit Endstücken und Abstreifern ausgestattet werden.
Standardmäßig bestehen J/S-Führungsschienen aus Werkzeugstahl 1.2842 mit einer Härte von 58–62 HRC. Eine rostfreie Ausführung aus Stahl 1.4034 mit einer Mindesthärte von 54 HRC ist ebenfalls erhältlich.
Technische Zeichnung der Linearführungen vom Typ J/S
Verfügbare Befestigungsloch-Typen für Linearführungen vom Typ J/S
Maßtabelle für Linearführungen vom Typ J/S
|
Typ
|
Abmessungen | Befestigungsbohrungen | Strinseitige Bohrungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A
|
B
|
J
|
F
|
Dw
|
N
|
d
|
e
|
f
|
g
|
s
|
L1 | L2min | q | e | |
|
J/S3525
|
25
|
35
|
11.8
|
13
|
2
|
22
|
10
|
5.8
|
M5
|
6
|
35
|
80* | 15 |
8
|
M5 |
|
J/S4025
|
25
|
40
|
12.3
|
12.5
|
2.5
|
28
|
10
|
5.8
|
M5 |
6.5
|
40
|
80* | 15 |
8
|
M5 |
|
J/S5030
|
30
|
50
|
14.8
|
15
|
3
|
35
|
11.5
|
7.5
|
M6 |
8
|
50
|
100* | 15 |
10
|
M6 |
|
J/S5530
|
30
|
55
|
15.3
|
14.5
|
3.5
|
40 | 11.5 | 7.5 | M6 | 8.5 | 55 | 100* | 15 |
10
|
M6 |
|
J/S5025
|
50
|
25
|
27.7
|
22
|
2.5 | 10 | 11.5 | 7.5 | M6 | 18.2 | 15 | 80* | 20 | 9 | M6 |
|
J/S6035
|
60
|
35
|
34.7
|
25
|
2 | 11 | 15 | 10 | M8 | 26 | 20 | 100* | 20 | 9 | M6 |
|
J/S7040
|
70
|
40
|
39.7
|
30
|
2.5 | 13 | 18.5 | 12.5 | M10 | 29 | 25 | 100* | 20 | 9 | M6 |
|
J/S8050
|
80
|
50
|
44.7
|
35
|
3 | 14 | 20 | 14 | M12 | 37 | 30 | 100* | 20 | 9 | M6 |
| * L1=50, wenn L |
|||||||||||||||
Tabelle der verfügbaren Längen und Zubehörteile für Linearführungen vom Typ J/S
|
Typ
|
L |
L |
Linearkäfige |
Endstücke |
Endstücke mit Abstreifern |
|---|---|---|---|---|---|
|
J3525
|
80-1000 | 1000 | H10 FF2010 HG10 | EJ35 | EAJ35 |
|
S3525
|
80-1000 | 1000 | - | - | |
|
J4025
|
80-1000 | 1000 | H15 FF2515 HG15 | EJ40 | EAJ40 |
|
S4025
|
80-1000 | 1000 | - | - | |
|
J5030
|
80-1000 | 1000 | H20 FF3020 BF3020 HB3020 HG20 | EJ50 | EAJ50 |
|
S5030
|
80-1000 | 1000 | - | - | |
|
J5530
|
80-1000 | 1000 | H25 FF3525 HB4020 HG25 | EJ55 | EAJ55 |
| S5530 | 80-1000 | 1000 | - | - | |
| J5025 | 800 | H15 FF2515 HB2515 HG15 | EJ5025 | EAJ5025 | |
| S5025 | 800 | - | - | ||
| J6035 | 1000 | H24ZW | EJ6035 | EAJ6035 | |
| S6035 | 1000 | - | - | ||
| J7040 | 1200 | H34ZW | EJ7040 | EAJ7040 | |
| S7040 | 1200 | - | - | ||
| S8050 | 1200 | H44ZW | EJ8050 | EAJ8050 | |
| J8050 | 1200 | - | - |
Produktspezifikation
Qualitätsklassen:
Stahl
