Płaskie dwurzędowe koszyki liniowe z igiełkami łożyskowymi |
| |
|
| |
Opis:
- Wykonane z profili metalu lekkiego – aluminium (Al), mosiądzu (Ms), lub stali (F).
- Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
- Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
- Temperatura pracy do 150°C.
|
 |
|
|
| |
Średnica
igiełek
Ø |
Typ/symbol |
Wymiary |
Nośność * |
Wymiar konstrukcyjny |
A1 |
A2 |
DW |
LW |
t |
e |
LK
max |
C
[N] |
CO
[N] |
Ca |
Ca1
min |
2 |
H 19 ZW |
19,2 |
8 |
2 |
4,8 |
4 |
3 |
2 000 |
30 300 |
97 200 |
19,6+0,2 |
17 |
2 |
H 24 ZW |
24 |
10,5 |
2 |
6,8 |
4,5 |
3,5 |
2 000 |
37 000 |
125 700 |
24,4+0,2 |
21 |
2 |
H 30 ZW |
30 |
13,5 |
2 |
8,8 |
3,8 |
2,8 |
2 000 |
52 200 |
194 700 |
30,5+0,2 |
27 |
2,5 |
H 34 ZW |
33,5 |
14,3 |
2,5 |
9,8 |
5,5 |
4 |
2 000 |
57 000 |
188 800 |
34,0+0,2 |
28,5 |
3 |
H 44 ZW |
44 |
19 |
3 |
13,8 |
6 |
4,5 |
2 000 |
88 900 |
296 100 |
44,5+0,2 |
38 |
3,5 |
H 55 ZW |
55 |
24 |
3,5 |
17,8 |
7 |
5 |
2 000 |
117 000 |
380 000 |
55,5+0,2 |
48 |

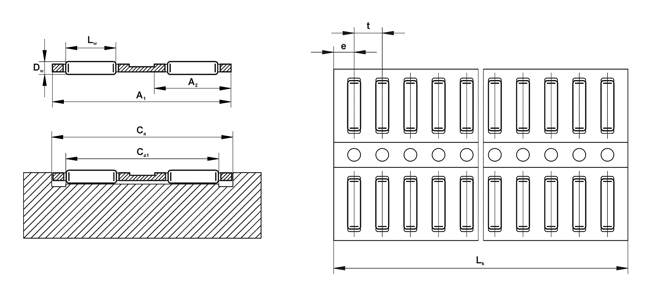

*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t |
|
| |
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g] |
Typ/symbol |
Aluminium |
Stal |
Mosiądz |
H 19 ZW |
105 |
219 |
230 |
H 24 ZW |
138 |
289 |
306 |
H 30 ZW |
190 |
- |
390 |
H 34 ZW |
239 |
471 |
499 |
H 44 ZW |
408 |
756 |
798 |
H 55 ZW |
598 |
1117 |
1178 |
|
 |
|
|
|
| |
|
|
|
;)
