Kątowe dwurzędowe koszyki liniowe z igiełkami łożyskowymi |
| |
|
|
| |
Opis:
- Wykonane z profili metalu lekkiego – aluminium (Al), mosiądzu (Ms) lub stali (F).
- Wysoka precyzja oraz wytrzymałość przy niewielkim ciężarze własnym (aluminium).
- Przeznaczone do trudnych warunków pracy oraz dużych obciążeń i przyśpieszeń.
- Temperatura pracy do 150°C.
- HW zbliżone do H...ZW, ramiona koszyka są zgięte symetrycznie pod kątem prostym w stosunku do siebie.
- Ma zastosowanie między innymi w prowadnicach liniowych typu „M” i „V”, „RM”, „RV”, „N” i „O”.
|
|
 |
|
|
| |
Średnica
igiełek
Ø |
Typ/symbol |

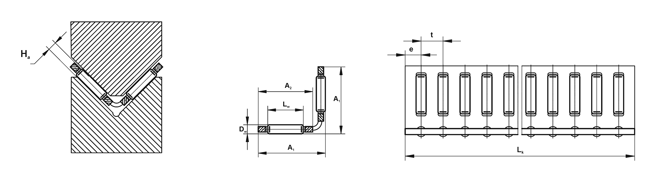

Wymiary |
Nośność * |
Wymiar konstrukcyjny |
A1 |
A2 |
DW |
LW |
t |
e |
LK
max |
C
[N] |
CO
[N] |
Ha |
2 |
HW 10 |
10 |
8 |
2 |
4,8 |
4 |
3 |
2 000 |
21 400 |
68 700 |
2 |
2 |
HW 15 |
14 |
10,5 |
2 |
6,8 |
4,5 |
3,5 |
2 000 |
26 200 |
88 900 |
2
|
2 |
HW 16 |
16 |
13,5 |
2 |
8,8 |
3,8 |
2,8 |
2 000 |
36 900 |
138 100 |
2
|
2,5 |
HW 20 |
20 |
14,3 |
2,5 |
9,8 |
5,5 |
4 |
2 000 |
40 300 |
133 500 |
2,5
|
3 |
HW 25 |
25 |
19 |
3 |
13,8 |
6 |
4,5 |
2 000 |
62 900 |
209 400 |
3
|
3,5 |
HW 30 |
30 |
24 |
3,5 |
17,8 |
7 |
5 |
2 000 |
82 700 |
268 700 |
3,5
|
3,5 |
FFW3,5 |
17,25 |
- |
3,5 |
7,8 |
8 |
5 |
2 000 |
38 700 |
101 200 |
3,5
|
*) - Nośność dla teoretycznej długości koszyka 100 mm z siłą nacisku „F” zgodnie z rysunkiem.
- Nośność odnosi się do prowadnic o twardości 60 +/- 2 HRc oraz gładkości powierzchni Ra<0,4.
- Podstawą obliczeń nośności koszyków jest ilość igiełek/wałków/kulek łożyskowych zawartych w koszyku.
- Tolerancja długości koszyka LK +0/-t |
|
| |
Tabela ciężaru koszyków (dla długości Lk=1000 mm) [g] |
Typ/symboll |
Aluminium |
Stal |
Mosiądz |
HW 10 |
105 |
219 |
230 |
HW 15 |
138 |
289 |
306 |
HW 16 |
190 |
- |
390 |
HW 20 |
239 |
471 |
499 |
HW 25 |
408 |
756 |
798 |
HW 30 |
598 |
1117 |
1178 |
FFW3,5 |
- |
- |
711 |
|
 |
|
|
|
| |
|
|
|
;)
