Linearlagerkäfige
Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
SF

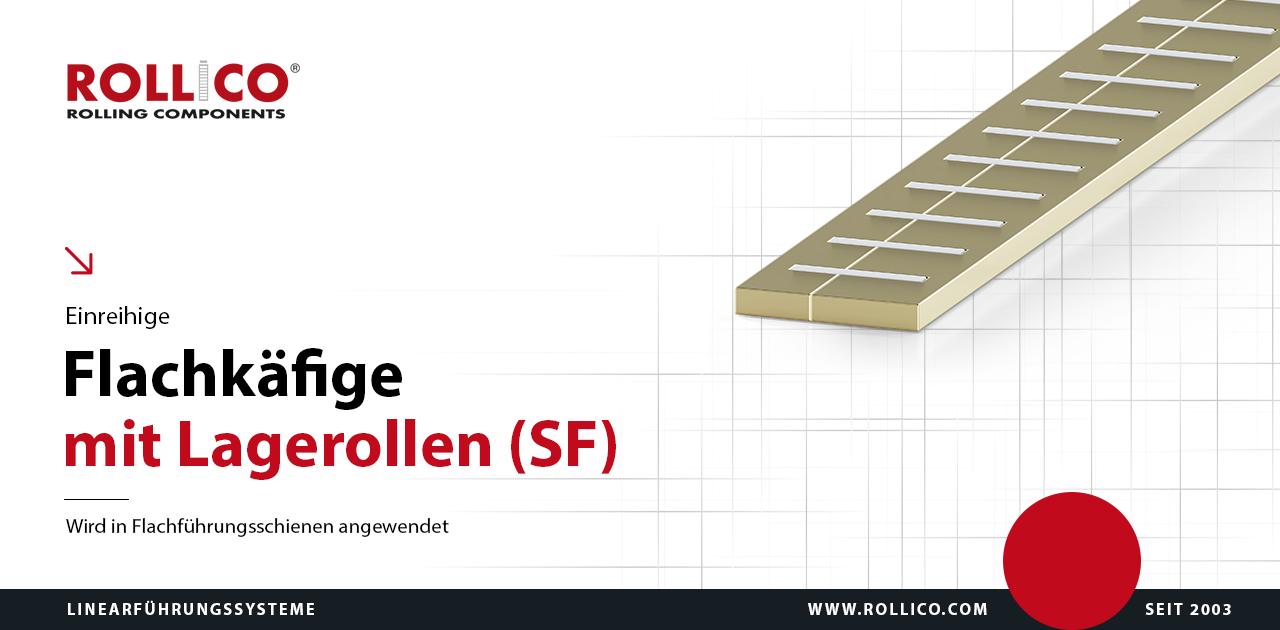

Einreihige Flachkäfige mit Rollen
Technische Zeichnung der SF-Linearlagerkäfige
Maßtabelle der SF-Linearlagerkäfige
|
Typ/Symbol
|
Abmessungen | Tragfähigkeit * | ||||||
|---|---|---|---|---|---|---|---|---|
|
A
|
DW
|
LW
|
t
|
t1
|
e
|
C
[N] |
CO
[N] |
|
|
SF422
|
22
|
4
|
15,8
|
6
|
8
|
6
|
5 100
|
13 900
|
|
SF624
|
24
|
6
|
18
|
9
|
11
|
8
|
10 500
|
23 800
|
|
SF636
|
36
|
6
|
30
|
9
|
11
|
8
|
15 600
|
39 700
|
|
SF1024
|
24
|
10
|
14
|
15
|
18
|
13
|
18 700
|
30 900
|
|
SF1050
|
50
|
10
|
40
|
15
|
18
|
13
|
42 500
|
88 300
|
|
SF1435
|
35
|
14
|
20
|
21
|
24
|
17
|
41 300
|
61 800
|
|
SF1471
|
71
|
14
|
56
|
21
|
24
|
17
|
92 100
|
173 200
|
| *) - Die Tragfähigkeit für 1 Kugel mit der Druckkraft „F” gemäß der Zeichnung. - Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Oberflächengüte von Ra<0.4. - Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Wälzkörper im Käfig - Längentoleranz LK +0/-t |
||||||||
Ms Messing
