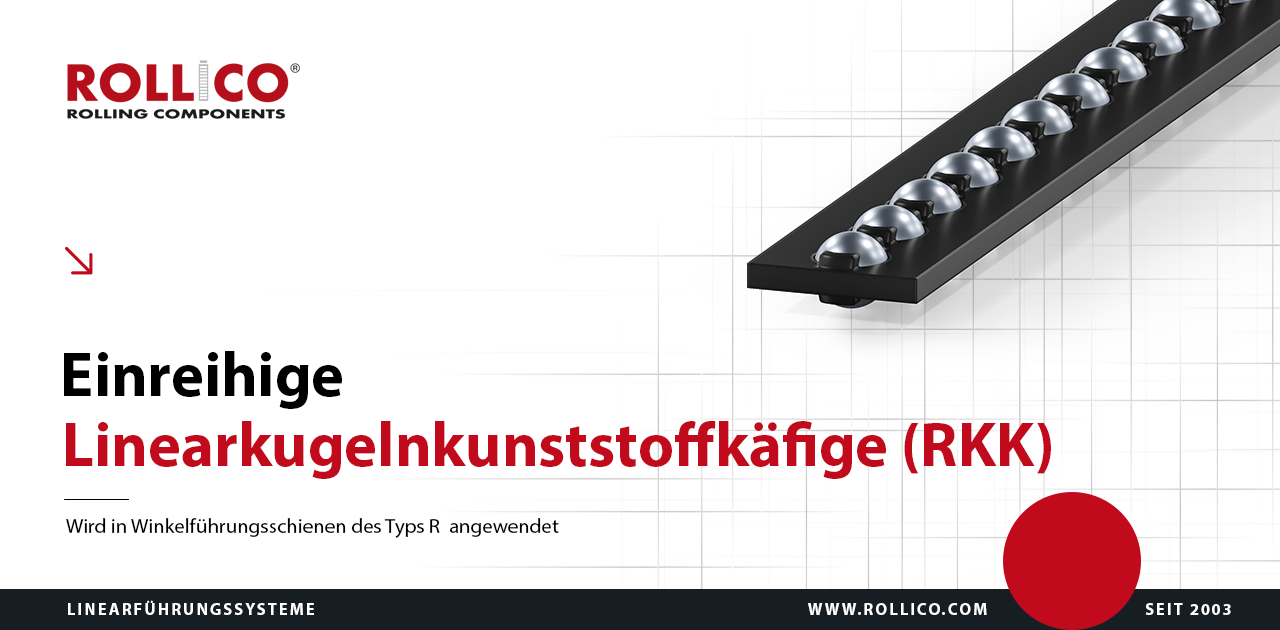

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Betriebstemperatur und Formbeständigkeit bis zu 105°C
Lieferung: Einbaufertig oder als Meterware
Technische Zeichnung der RKK-Linearlagerkäfige
Maßtabelle der RKK-Linearlagerkäfige
Durchmesser der Kugel
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
DW
t
A
d
e
C
[N]
CO
[N]
1.5
RKK1
1.5
2.2
3.5
0.45
1.5
30
17
2
RKK2
2
3.9
5
0.75
2.1
75
30
3
RKK3
3
4.2
7
1
2.2
134
68
4
RKK4
4
5.8
6.2
1.3
140
78
6
RKK6
6
7.8
9
1.6
6
230
130
6
RKK6-D**
6
9
14
2.5
230
130
8
RKK8
8
12
12
2
430
240
9
RKK9-D**
9
14
20
3.5
9
540
300
10
RKK10
10
12.5
13.2
2.5
655
365
20
RKK20
20
25
24.2
3.5
1950
1100
*) - Die Tragfähigkeit für 1 Rolle mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Oberflächengüte von Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Wälzkörper im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der RKK-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Kunststoff
RKK1
1
RKK2
4.76
RKK3
13.33
RKK4
28.9
RKK6
94.6
RKK6-D
136.7
RKK8
230
RKK9-D**
476
RKK10
428.6
RKK20
336.8
