Linearlagerkäfige
Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

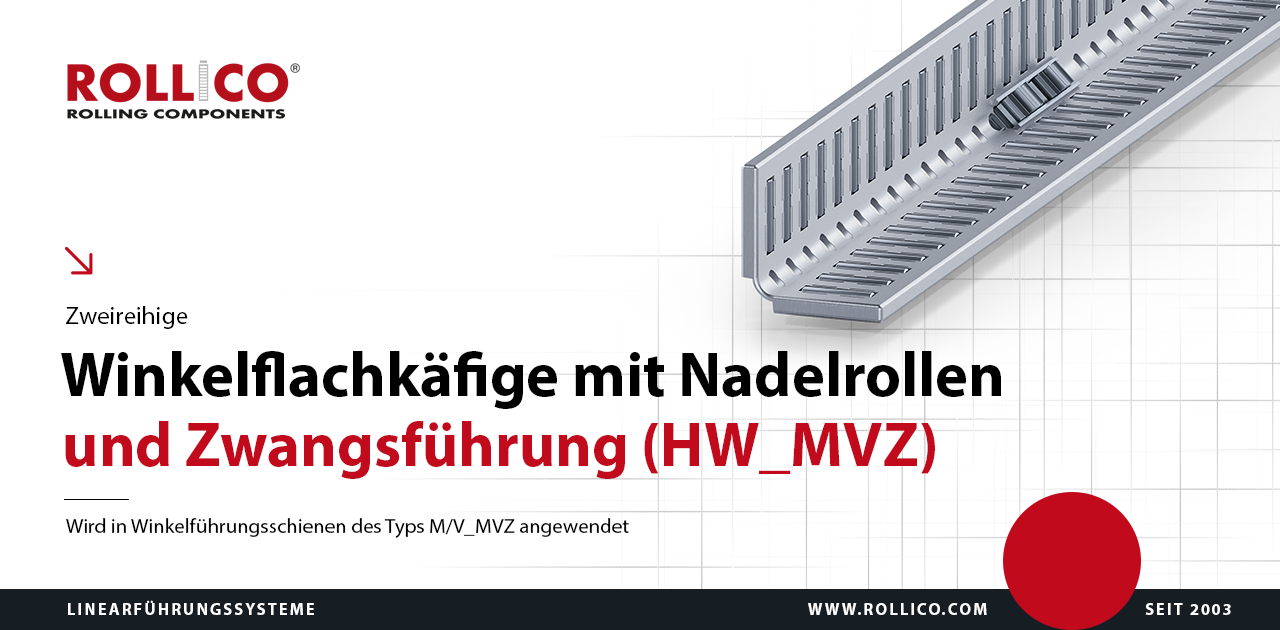

HW..MVZ
Die ROLLICO-Käfige mit der Zwangsführung sind eine neuartige technische Lösung, die absolut des wandern der Käfige in den Führungsschienen verhindert.
Dank der Anwendung der Zahnstangen zusammen mit der Einheiten der Zahnräder, die in den ROLLICO-Käfigen Typ HW eingebaut sind, verhindert das System das wandern der Käfige zwischen den Führungsschienen beim Betrieb.
Beschreibung:
Die Abmessungen und Eigenschaften der HWMVZ-Käfige analogisch, wie HW
Standardmäßige Führungsschiene (z.B. "M" und "V") wurde um das System der Zwangsführung erweitert (Abbildungen nebenan), das aus folgenden Elementen besteht:
Technische Zeichnung der HW_MVZ-Linearlagerkäfige
| Arten der MVZ-Käfige | |||||
|---|---|---|---|---|---|
|
Typ/Symbol
|
Zahnradmodul | x | T | ||
| Käfige aus Aluminium | Käfige aus Stahl | Käfige aus Messing | |||
|
HW 10 MVZ
|
-
|
04
|
04
|
300 | 62,83 |
|
HW 15 MVZ
|
05
|
05
|
05
|
400 | 91,10 |
|
HW 16 A MVZ
|
05
|
-
|
05
|
400 | 91,10 |
|
HW 20 MVZ
|
05.1
|
05.1
|
05.1
|
400 | 91,10 |
| HW 25 MVZ | 07 | 07 | 07 | 500 | 129,75 |
| HW 30 MVZ |
07.1
|
07.1
|
07.1
|
500 | 129,75 |
