Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.

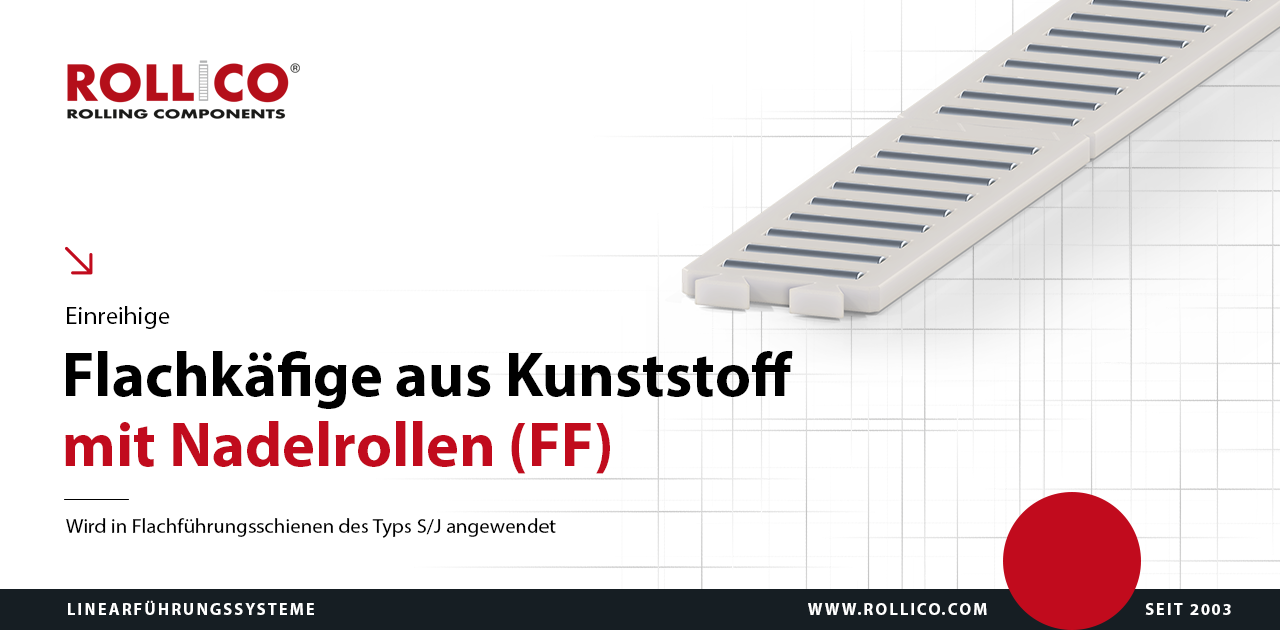

Einreihige Flachkäfige aus Kunststoff mit Nadelrollen
Ausgeführt aus Kunststoff.
Betriebstemperatur bis zu 120°C.
Anwendung unter anderem in den Führungsschienen des Typs „S” und „J”.
Technische Zeichnung der FF-Linearlagerkäfige
Maßtabelle der FF-Linearlagerkäfige
Durchmesser
der Nadeln
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
Konstruktionsgröße
A
DW
LW
a
Le
max
Ze**
C
[N]
CO
[N]
Ha
2
FF 2010
10
2
6.8
2
32
7
21 300
61 900
10.3+0.2
2.5
FF 2515
15
2.5
9.8
2.4
45
8
32 700
92 300
15.3+0.2
3
FF 3020
20
3
13.8
3
60
9
47 800
133 200
20.4+0.2
3.5
FF 3525
25
3.5
17.8
3.2
75
10
64 700
177 300
25.4+0.2
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
**) Ze - Anzahl der Wälzkörper pro Reihe in einem Käfigelement.
Gewichtstabelle der FF-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/Symbol
Kunststoff
FF 2010
46
FF 2515
84
FF 3020
148
FF 3525
221
Präzision
Sortiertoleranz
bis zu 0,5 µm
