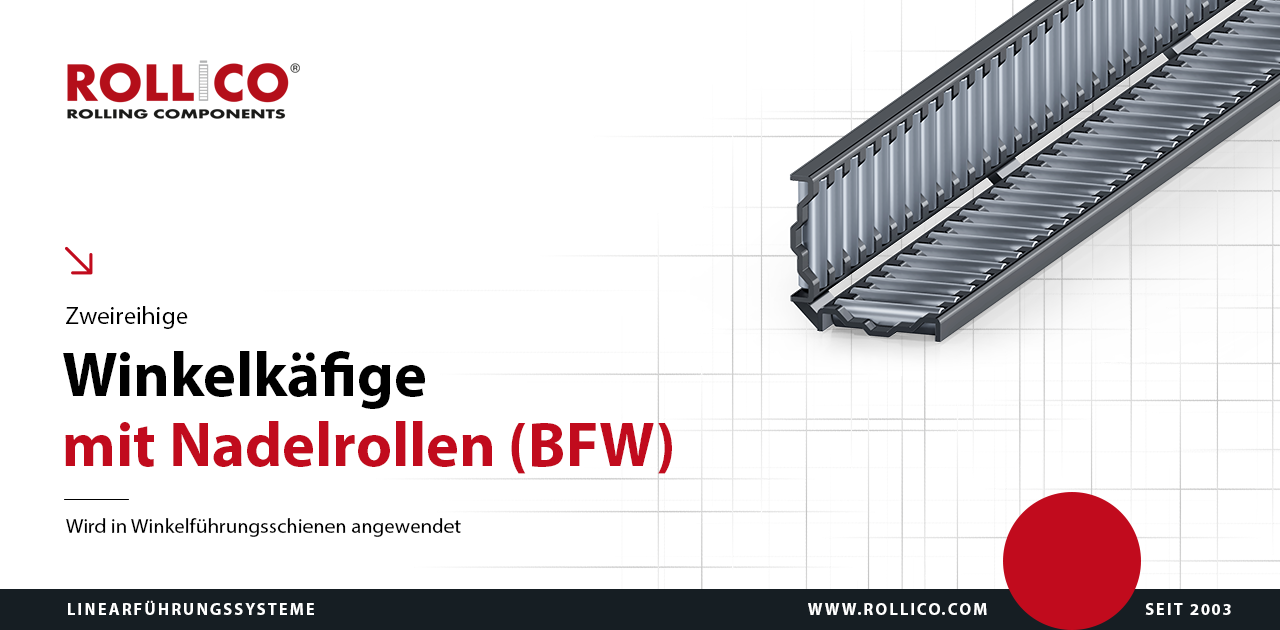

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Bestimmt für erschwerte Arbeitsbedingungen oder bei großen Belastungen und Beschleunigungen
Betriebstemperatur bis zu 150°C
Technische Zeichnung der BFW-Linearlagerkäfige
Maßtabelle der BFW-Linearlagerkäfige
Durchmesser der Nadeln
Ø
Typ
/Symbol
Abmessungen
Tragfähigkeit *
A
DW
LW
t
e
LK
max
C
[N]
CO
[N]
5
BFW5 x 21
21
5
11.8
8
5.5
2 000
84 800
218 700
5
BFW5 x 29
29
5
19.8
8
5.5
2 000
128 900
375 000
7
BFW7 x 45
45
7
30
11
7.5
2 000
218 900
588 600
12
BFW12 x 60
60
12
36
16
10
2 000
376 500
829 600
*) - Die Tragfähigkeit für die theoretische Länge des Käfigs von 100 mm mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Härte von 60 +/- 2 HRc und mit der Glätte der Fläche Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Lagernadeln im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der BFW-Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Stahl
BFW5 x 21
760
BFW5 x 29
1 070
BFW7 x 45
2 200
BFW12 x 60
3 950
FStahl
Präzision
Sortiertoleranz
bis zu 0,5 µm
