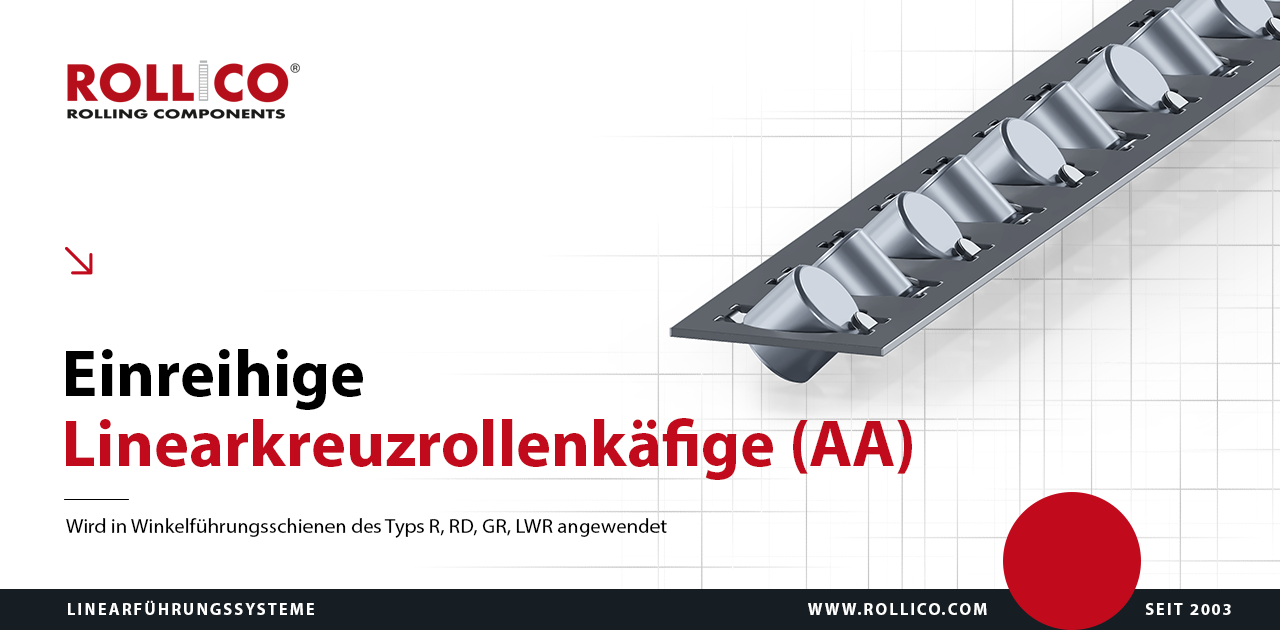

Der Käfig des Linearlagers ist ein wesentlicher Bestandteil eines Wälzlagersystems mit Linearführungen. Seine Hauptaufgabe besteht darin, die Wälzkörper in der richtigen Arbeitsposition auf der Laufbahn der Führung zu halten.
Ausgeführt aus rostfreien Sthalband (RF) oder Messingband (Ms)
Für R-, RD-, GR-, LWR- und anderen Linearführungen
Wälzkörper (Rollen) gehalten, gekreuzt angeordnet
Betriebstemperatur und Formbeständigkeit bis zu 150°C
Lieferung: Einbaufertig oder als Meterware
Technische Zeichnung der AA-Linearlagerkäfige
Maßtabelle der AA-Linearlagerkäfige
Durchmesser der Rollen
Ø
Typ/Symbol
Abmessungen
Tragfähigkeit *
DW
t
A
d
e
C
[N]
CO
[N]
1.5
AA1
1.5
3
3.8
0.15
1.5
36.5
58.5
2
AA2
2
4
5.9
0.25
2
54
68
3
AA3
3
5
7.5
0.3
2.5
132
160
6
AA6
6
12
14
0.8
6
585
680
9
AA9
9
18
19.5
1
9
1700
1830
12
AA12
12
22
25
1.2
11
3000
3050
*) - Die Tragfähigkeit für 1 Rolle mit der Druckkraft „F” gemäß der Zeichnung.
- Die Tragfähigkeit bezieht sich auf die Führungsschienen mit der Oberflächengüte von Ra<0.4.
- Die Berechnungsgrundlage der Tragfähigkeit der Käfige ist die Zahl der Wälzkörper im Käfig
- Längentoleranz LK +0/-t
Gewichtstabelle der -Linearlagerkäfige
Die Gewichtstabelle der Käfige (für die Länge Lk=1000 mm) [g]
Typ/symbol
Stahl
Messing
AA1
3,0
3,1
AA2
6,6
6,8
AA3
22,5
33,5
AA6
165,6
199,6
AA9
6395
-
AA12
13900
-
Ms Messing
RF Niro Stahl
