Linearführungen
Linearschienen bilden die Grundlage eines Wälzführungssystems. Sie bestehen in der Regel aus einer Metallleiste mit Befestigungsbohrungen und einer Laufbahn für die Wälzkörper. Die Laufbahn kann flach oder profiliert ausgeführt sein.
Die Hauptaufgabe der Linearschienen besteht darin, die Belastung von den anmontierten Maschinenteilen auf die Wälzkörper zu übertragen und optimale Betriebsbedingungen für deren präzises Abrollen zu gewährleisten.
M/V
Algemeinen Angaben

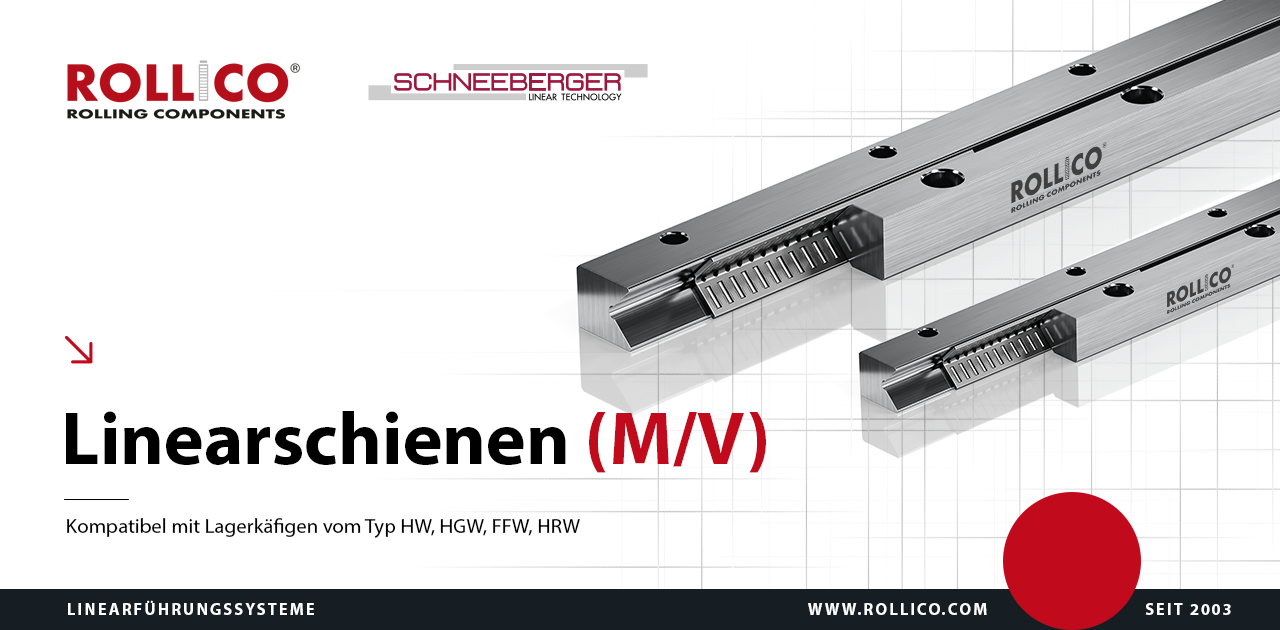

Führungsschienen des Typs M/V sind für den Einsatz unter hoher Belastung konzipiert. Ein auf dieser Schienenart basierendes Lager besteht aus einem Paar M- und V-Schienen mit 90°-Winkel-Laufbahnen. In den Laufbahnen bewegen sich winkelige Nadel-, Rollen- oder Kugellagerkäfige.
Die Standardausführung der M/V-Führungsschienen besteht aus Werkzeugstahl 1.2842 mit einer Härte von 58–62 HRC. Eine rostfreie Variante aus Stahl 1.4034 mit einer Mindesthärte von 54 HRC ist ebenfalls erhältlich.
Technische Zeichnung der Linearführungen vom Typ M/V
Verfügbare Befestigungsloch-Typen für Linearführungen vom Typ M/V
Maßtabelle für Linearführungen vom Typ M/V
|
Typ
|
Abmessungen
|
Befestigungsbohrungen | Strinseitige Bohrungen | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | J | F | Dw | N | e | d | g | f | s | L1 | L2min | L2max | q | e | m | u | m1 | u1 | |
|
M/V3015
|
30 | 15 | 15.5 | 10.5 | 2 | 5.5 | 5.3 | 8.5 | 10.3 | M4 | 15 | 40* | 15 | <35 | 7 | M3 | 8 | 7 | 5.5 | 7 |
|
M/V4020
|
40 | 20 | 22.5 | 13.5 | 2 | 7.5 | 7.5 | 11.5 | 13.2 | M6 | 20 | 80* | 15 | <55 | 8 | M5 | 10 | 11 | 5.5 | 10.5 |
|
M/V4525
|
45 | 25 | 22.5 | 14 | 5 | 7.5 | 7.5 | 11.5 | 18.2 | M6 | 15 | 80* | 20 | <60 | 9 | M6 | 10 | 13 | 6 | 12 |
|
M/V5025
|
50 | 25 | 28 | 17 | 2 | 10 | 7.5 | 11.5 | 18.2 | M6 | 15 | 80* | 20 | <60 | 9 | M6 | 12 | 13 | 7 | 13 |
| M/V6035 | 60 | 35 | 35 | 20 | 2.5 | 11 | 10 | 15 | 26 | M8 | 20 | 100* | 20 | <70 | 9 | M6 | 14 | 20 | 8 | 18 |
| M/V6535 | 65 | 35 | 33 | 20 | 7 | 11 | 10 | 15 | 26 | M8 | 20 | 100* | 20 | <70 | 9 | M6 | 14 | 20 | 8 | 18 |
| M/V7040 | 70 | 40 | 40 | 24 | 3 | 13 | 12.5 | 18.5 | 29 | M10 | 25 | 100* | 20 | <70 | 9 | M6 | 16 | 20 | 10 | 20 |
| M/V8050 | 80 | 50 | 45 | 26 | 3.5 | 14 | 14 | 20 | 37 | M12 | 30 | 100* | 20 | <70 | 9 | M6 | 20 | 30 | 10 | 25 |
| M/V8550 | 85 | 50 | 42 | 26 | 10 | 14 | 14 | 20 | 37 | M12 | 30 | 100* | 20 | <70 | 9 | M6 | 20 | 30 | 10 | 25 |
| *) für M/V3015 Länge L=100: L1=35 mm für M/V4020, M/V4525 und M/V5025 Länge L=100: L1=50 mm |
||||||||||||||||||||
Tabelle der verfügbaren Längen und Zubehörteile für Linearführungen vom Typ M/V
| Typ | L (Standard Länge= |
L max |
Linearkäfige | Endstücke | Endstücke mit Abstreifern |
|
M3015
|
100 150 200 300 400 500 600 | 600 | HW10 | EM3015 | EAM3015 |
|
V3015
|
100 150 200 300 400 500 600 | 600 | EV3015 | EAV3015 | |
|
M4020
|
100 150 200 300 400 500 600 | 1000 | HW15 FFW2025 HGW15 | EM4020 | EAM4020 |
|
V4020
|
100 150 200 300 400 500 600 | 1000 | EV4020 | EAV4020 | |
|
M4525
|
100 200 300 400 500 600 700 800 900 1000 | 1000 | HRW50 | EM4525 | EAM4525 |
|
V4525
|
100 200 300 400 500 600 700 800 900 1000 | 1000 | EV4525 | EAV4525 | |
|
M5025
|
100 200 300 400 500 600 700 800 900 1000 | 1300 | HW16 FFW2025 HGW15 | EM5025 | EAM5025 |
| V5025 | 100 200 300 400 500 600 700 800 900 1000 | 1300 | EV5025 | EAV5025 | |
| M6035 | 200 300 400 500 600 700 800 900 1000 | 1300 | HW20 FFW2535 HGW20 | EM6035 | EAM6035 |
| V6035 | 200 300 400 500 600 700 800 900 1000 | 1300 | EV6035 | EAV6035 | |
| M6535 | 200 300 400 500 600 700 800 900 1000 | 1300 | HRW70 | EM6535 | EAM6535 |
| V6535 | 200 300 400 500 600 700 800 900 1000 | 1300 | EV6535 | EAV6535 | |
| M7040 | 200 300 400 500 600 700 800 900 1000 | 1300 | HW25 FFW3045 HGW25 HBW3x23x23 | EM7040 | EAM7040 |
| V7040 | 200 300 400 500 600 700 800 900 1000 | 1300 | EV7040 | EAV7040 | |
| M8050 | 300 400 500 600 700 800 900 1000 | 1300 | HW30 FFW3555 HGW30 | EM8050 | EAM8050 |
| V8050 | 300 400 500 600 700 800 900 1000 | 1300 | EV8050 | EAV8050 | |
| M8550 | 300 400 500 600 700 800 900 1000 | 1300 | HRW100 | EM8550 | EAM8550 |
| V8550 | 300 400 500 600 700 800 900 1000 | 1300 | EV8550 | EAV8550 | |
| Andere Länge aufAnfrage | |||||
Die M/V-Führungsschienen sind auch in einer Version mit Zwangsführung (MVZ) erhältlich. Jede Schiene ist dabei mit einer speziellen Zahnstange versehen, und der dazugehörige Linearlagerkäfig enthält mindestens eine Zahnrädeinheit. Dieses System verhindert ein Herausrutschen des Käfigs aus den Schienen während des Dauerbetriebs des Linearlagers. Dank der Ausführung „MVZ“ kann das Lager höhere Beschleunigungen erreichen.
