Umfaufkörper-Einheiten
die in Kombination mit Linearschienen das Problem des begrenzten Hubs beseitigen und gleichzeitig hohe Präzision sowie eine gleichmäßige Lastverteilung in alle Richtungen ermöglichen.

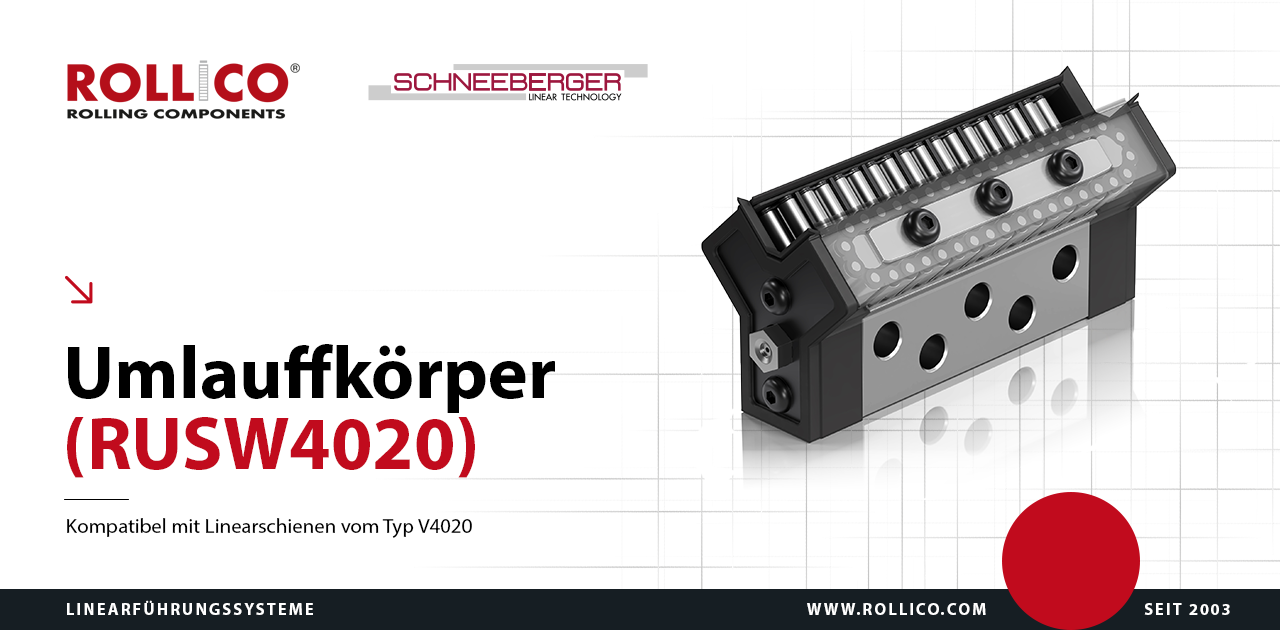

RUSW4020
Algemeinen Angaben
Die Linearwagen des Typs RUSWsind mit zwei voneinander unabhängigen Umlaufkreisläufen von Wälzbolzen ausgestattet, deren Laufbahnebenen in einem Winkel von 90° zueinander stehen. Die Wälzbolzen sind zu vorgespannten Ketten verbunden. Beide Umläufe sind durchgehend und vollständig mit Gummiwischern abgedichtet.
Der Umlaufkörper vom Typs RUSW4020ist für den Einsatz mit Linearführungeb des Tzps V4020 vorgesehen. Wird er mit der Zusatzkennzeichnung "S" bestellt, ist garantiert, dass die Maße H und im montierten Zustand innerhalb einer Toleranz von ± 5µm liegen.
Produktspezifikation
Betriebstemperaturen: von -30ºC bis +90 ºC
Technische Zeichnung der Linearwagen vom Typ RUSW4020
Maßtabelle für Linearwagen vom Typ RUSW4020
|
Typ
|
A | B | B1 | L | L1 | L2 | L3 | L4 | h | N | N1 | N2 | d | e | g | Lw | Dw | C [N] |
C0 [N] |
Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RUSW4020 | 60 | 42 | 20 | 97,5 | 92 | 64 | 50 | 25 | 10 | 17.5 | 8 | 15 | 11 | 7 | 13 | 8 | 43 | 50 000 | 125 000 | 0.47 |
| 1) Gemäß DIN 12–12.9 sind M6-Schrauben mit einem maximalen Anzugsdrehmoment von 17 Nm anzuziehen. | ||||||||||||||||||||
